4 høye smale bånd valseverk reversible

GRM-S 4 valseverk med høy smale bånd reversible fra GRM Valseverk fabrikken er designet forpresisjonsrulling av smale strimler under 140 mm bredde. Utstyrt med en reversibel rullestruktur, PLS, berøringsskjerm og servokontrollsystem, muliggjør møllen flerpassvalsing av spaltebåndmaterialer med utmerket tykkelsesnøyaktighet, båndflathet og kantkvalitet. Det er en ideell løsning for høyverdiapplikasjoner som krever både presisjon og produksjonsfleksibilitet.

Send forespørsel

produktbeskrivelse

GRM enkeltstående reverseringsfreser er egnet for presisjonsvalsing av forskjellige materialer, inkludert silisiumstål, rustfritt stål, aluminiumslegeringer og titanlegeringer. Den reversible rullemodusen tillater fleksibel passplanlegging i henhold til materialegenskaper og måltykkelse.

Med en kompakt layout og høyt kostnads-ytelsesforhold, er fabrikken spesielt egnet for små til mellomstore batchproduksjoner, FoU-applikasjoner og multi-spesifikasjonsbehandling.

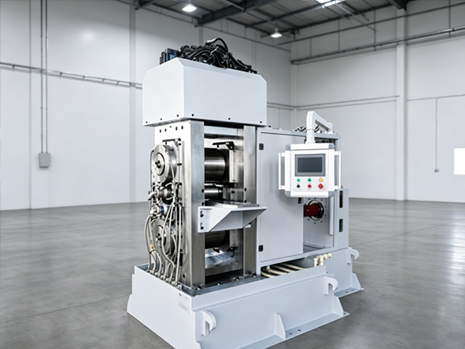

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Gjeldende materialer

Sølv og sølvlegeringslister

Aluminiumslegeringslister

Aluminiumsbaserte kledningslister

Strimler i rustfritt stål

Silisium stållister

Titanlegering og titanbelagte strimler

Konfigurasjon

Én mottaksplattform på både inn- og utgangssiden

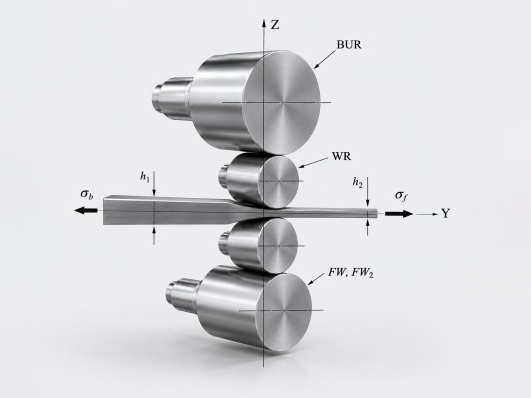

4-høy reverserende valseverk hovedenhet

Uavhengig drevne øvre og nedre ruller for asynkron rulling

PLS + HMI + Servo integrert kontrollsystem

Silver alloy and titanium strip rolling on narrow strip mill

Tekniske data

Stativtype	4-høy enkeltstående reverseringsfres
Inngangstykkelse	0,5 – 10 mm
Utgangstykkelse	0,2 – 0,8 mm
Stripebredde	100 – 140 mm
Tykkelsestoleranse	±0,015 mm
Lagersmøring	Automatisk oljesmøring med lukket krets
Reserverullens diameter	Φ300 × 200 mm
Arbeidsrullens diameter	Φ120 × 200 mm
Designhastighet	0 – 0,4 m/s
Rullende kraft	≥ 80 T

Fordeler

Vendbar rullende design

Fleksibel passkontroll for forskjellige materialer og tykkelsesområder.

Høypresisjonskontroll

De 4 høye smalbåndsvalseverkene som er reversible er utstyrt med full servodrift og PLS-kontrollsystem, som oppnår tykkelsesnøyaktighet opp til ±0,015 mm.

Kompakt Mill Stand Design

Enkelt stativ med lite fotavtrykk, ideell for små og mellomstore batchproduksjoner med flere produktspesifikasjoner.

Alternativer

Elektromagnetisk rullevarmesystem (150–250°C)

Gjør det mulig å bytte mellom kaldrulling og varmrulling.

4-høy til 2-høy konverteringsstruktur

Reservert for fremtidig prosessutvidelse og varmvalsing.

FAQ

Q1: Hva er den maksimale stripebredden?

GRM: Maksimal båndbredde er 140 mm, designet for presisjons rulling av smale bånd.

Q2: Kan fabrikken behandle rustfritt stål og silisiumstål?

GRM: Ja. Våre 4 høye smalbåndsvalseverk reversible er spesielt egnet for vanskelige å valse materialer som rustfritt stål og silisiumstål.

Q3: Kan fabrikken jobbe med gløde- eller beisingslinjer?

GRM: Ja. GRM kan tilby integrerte løsninger inkludert annealing linjer, beising systemer og coil håndtering utstyr.

GRM spesialiserer seg på presisjonsløsninger for rulling av smale bånd, og gir utstyr med høy nøyaktighet, pålitelighet og kostnadseffektivitet. I tillegg til enkeltstående reverseringsverk, tilbyr vi også kompakte multi-stand valseverk, kontinuerlige valselinjer og tilpassede metallbehandlingssystemer.
Kontakt oss i dag for en skreddersydd rulleløsning for dine material- og produksjonskrav.
