Solar PV-båndmaskin

Solar PV Ribbon & MBB Wire Manufacturing Solutions

GRM leverer komplette produksjonsløsninger forPV interconnect bånd, PV samleskinne bånd og MBB rundledning produksjon. Vår utstyrsportefølje dekker presisjonsvalsing, gløding, fortinning, overflatebehandling og automatiske spolesystemer, og støtter produksjonen av høyytelsesledere for moderne solcellemoduler.

Designet for stabil kvalitet, presis dimensjonskontroll og pålitelig langsiktig drift, hjelper GRM-løsninger produsenter å møte den økende etterspørselen etter høyeffektive solcellesammenkoblingsteknologier.

Komplette utstyrsløsninger for solcelleledere

PV Interconnect Ribbon

PV samleskinne

MBB rund ledning

Sammenkoblingsbåndoverfører strøm mellom solceller,samleskinnebåndsamler og leverer strøm til koblingsboksen, mensMBB rund ledningmuliggjør høyere moduleffektivitet ved å redusere skyggetap.

Disse lederne spiller en kritisk rolle i effektuttak, pålitelighet og langsiktig modulytelse.

Hvordan solcelleledere produseres

GRM leverer komplette produksjonsløsninger for solcellelederproduksjon. GRM-utstyr dekker hele produksjonsarbeidsflyten fra presisjonsvalsing og -gløding til fortinning og spoling av kobbermateriale til ferdige PV-bånd og MBB-trådprodukter.

Den integrerte produksjonsprosessen sikrer dimensjonal nøyaktighet, stabil beleggkvalitet og høy produksjonseffektivitet.

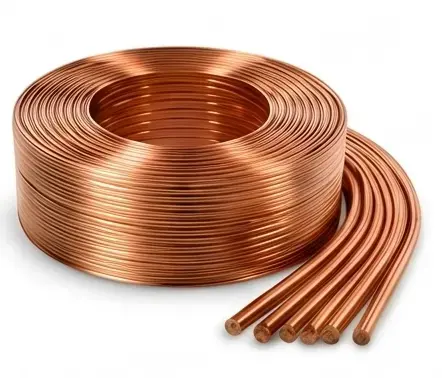

Rå kobbermateriale

Kobberstang med høy renhet som råmateriale

Kobberstang

Kobbertråd

→

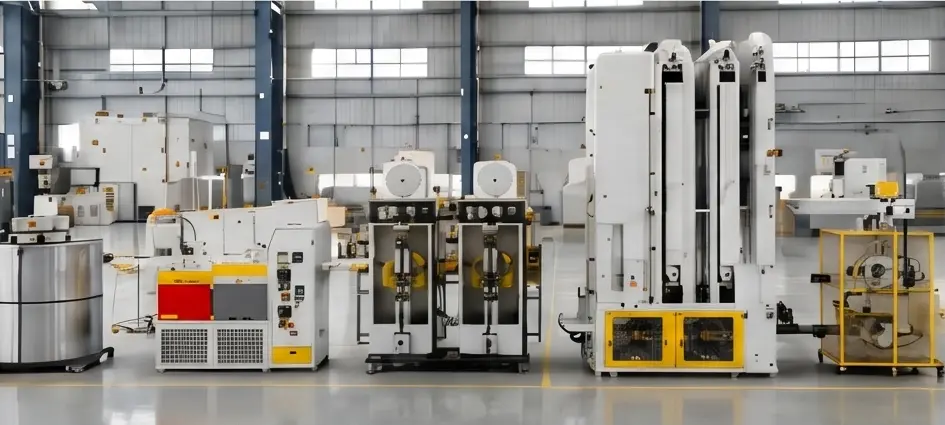

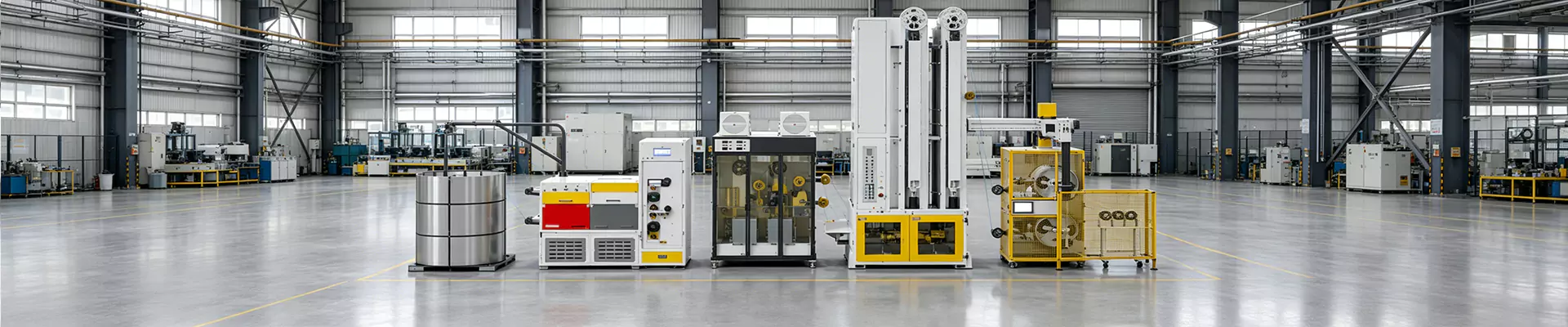

GRM produksjonsutstyr

Komplett produksjonslinje for presisjonsforming, gløding og spole

Rullende
Mølle

Gløding
Ovn

Flate
Behandling

Spoling
System

Elektrisk
Kontroll

→

Solledere

Høypresisjon PV-bånd og MBB-rundtråd

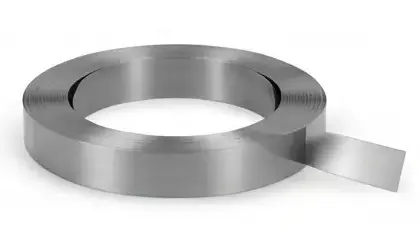

PV-bånd

(Interconnect Ribbon / Busbar Ribbon)

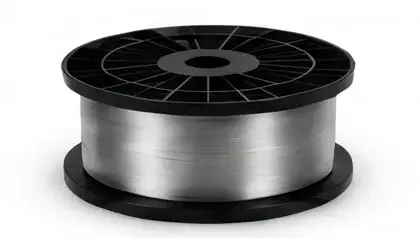

MBB rund ledning

(φ0,20–0,25 mm)

→

Solcellemodul

Brukes i høyeffektive solcellemoduler

TOPCon
Moduler

HJT
Moduler

Produktsammenligning.

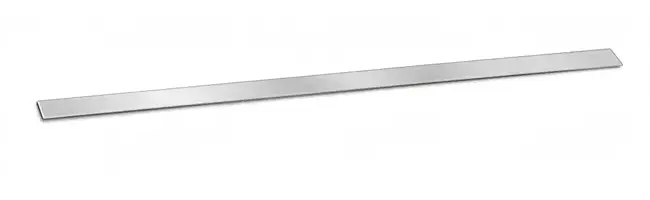

PV Interconnect Ribbon

(Tabing Ribbon)

Funksjon

Celletilkobling

Bredde

0,3 – 1,6 mm

Tykkelse

0,10 – 0,25 mm

Søknad

Cellestrenging

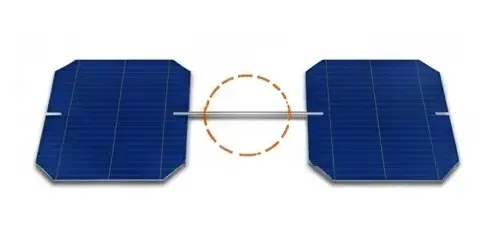

Kobler sammen tilstøtende celler over modulstrengen.

Nøkkelfordel

Pålitelig celle-til-celle-forbindelse med høy loddeevne og utmerket ledningsevne.

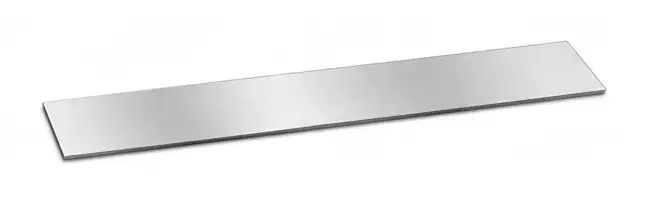

PV samleskinnebånd

(Bussledning)

Funksjon

Nåværende samling

Bredde

3,0 – 8,0 mm

Tykkelse

0,20 – 0,50 mm

Søknad

Modulutgang

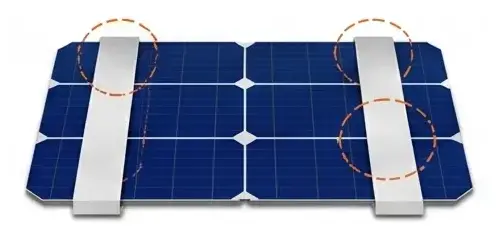

Busbar ribbon current collection diagram

Samler strøm fra sammenkoblede celler og overfører til koblingsboks.

Nøkkelfordel

Lav motstand og høy strømbærende kapasitet for maksimal effekt.

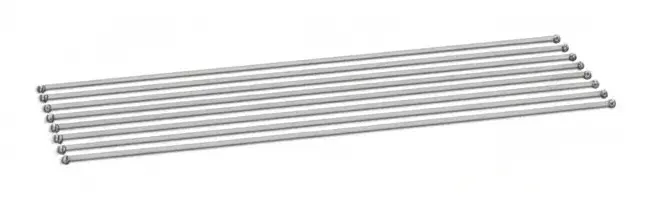

PV MBB rund ledning

Funksjon

Multi-samleskinne tilkobling

Diameter

φ0,20 – 0,26 mm

Tykkelse

–

Søknad

Høyeffektive moduler

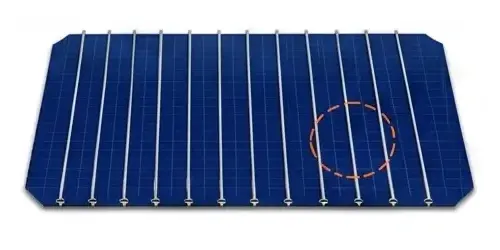

MBB round wire soldering on cell surface

Loddet på celleoverflaten for å redusere skyggelegging og forbedre effektiviteten.

Nøkkelfordel

Redusert skyggetap og bedre lysutnyttelse for høyere moduleffektivitet.

Trekk	PV Interconnect Ribbon (Tabbing Ribbon)	PV samleskinnebånd (bussledning)	PV MBB rund ledning
Funksjon	Celletilkobling	Nåværende samling	Multi-samleskinne tilkobling
Bredde	0,3-1,6 mm	3,0-8,0 mm	-
Tykkess	0,1 -0,25 mm	0,20 -0,50 mm	-
Diameter	-	-	φ0,20-0,26 mm
Søknad	Cellestrenging	Modulutgang	Høyeffektive moduler

PV-bånd og MBB-rundtråd er mye brukt i produksjonen av høyeffektive fotovoltaiske moduler. Med den raske bruken av TOPCon, HJT og BC celleteknologier, krever produsenter ledere med høyere presisjon, bedre loddeevne og forbedret elektrisk ytelse.

GRM-utstyr støtter produksjonen av solcelleledere brukt i:

TOPCon-moduler

HJT-moduler

BC-moduler

Konvensjonelle krystallinske silisiummoduler

Solenergisystemer i nytteskala

Distribuerte solenergiprosjekter

Godkjent av industriledere

GRM-utstyr har blitt levert til ledende produsenter av PV-bånd og solcelleledere i Kina og oversjøiske markeder. Gjennom mange års samarbeid med industripartnere har GRM akkumulert omfattende erfaring innen ledervalsing, gløding, fortinning og prosessoptimalisering.

Våre solcelle-PV-båndmaskinløsninger støtter produsenter som produserer ledere for høyeffektive solcellemoduler og hjelper kundene med å forbedre produktiviteten, produktkonsistensen og langsiktig driftssikkerhet.

Start ditt solcelleproduksjonsprosjekt

Enten du går inn i PV-lederindustrien eller utvider produksjonskapasiteten, gir GRM komplette utstyrsløsninger, prosessekspertise og langsiktig teknisk støtte.

Kontakt GRM foren tilpassetPV-bånd eller MBB-trådproduksjonsløsning.

Hvorfor velge GRM?

Fokusert på å levere avansert utstyr og pålitelige løsninger for produksjon av PV-bånd og MBB-tråd.

20+

år

Presisjonsrullende opplevelse

Omfattende ekspertise innen presisjonsvalsing, belegg og lederproduksjonsutstyr.

10+

Patenter

Patentert teknologi

Flere patenterte teknologier for presisjonsrulling, spenningskontroll og overflatebehandlingsprosesser.

100+

Installerte linjer

Bransjereferanser

Stolt på av ledende produsenter av PV-bånd og solcelleledere over hele verden.

24/7

Teknisk støtte

Livssyklustjeneste

Omfattende støtte fra installasjon og igangkjøring til oppgraderinger og optimalisering.

Ofte stilte spørsmål

1. Hva er PV-bånd?

PV-bånd er en flat kobberleder belagt med loddetinn og brukes til å koble til solceller inne i fotovoltaiske moduler.

2. Hva er forskjellen mellom sammenkoblingsbånd og samleskinnebånd?

Interconnect bånd kobler sammen solceller, mens samleskinnebånd samler og overfører elektrisk strøm til koblingsboksen.

3. Hva er MBB rund ledning?

MBB rund ledning brukes i solcellemoduler med flere samleskinne for å redusere skyggetap og forbedre moduleffektiviteten.

4.Hvilket utstyr kreves for å produsere PV-bånd?

En komplett produksjonslinje for PV-bånd inkluderer vanligvis rulling, gløding, fortinning, spenningskontroll og spolesystemer.

5. Kan en produksjonslinje produsere forskjellige båndstørrelser?

Ja. GRM-systemer kan konfigureres for fleksibel produksjon og rask produktbytte.

View as

Produksjonslinje for PV samleskinnebånd

Produksjonslinje for GRM PV samleskinnebånd er designet for kontinuerlig å behandle TU1 oksygenfri kobbertråd til høypresisjon tinnbelagt flatt ledende bånd. Linjen er egnet for produksjon av PV-sammenkoblingsbånd, samleskinnebånd og reflekterende samleskinnebånd.
Den komplette linjen integrerer trådtrekking, presisjonsrulling, kontinuerlig gløding, flussbehandling, tinnbelegg med varmt dyp og automatisk opptrekking. Det hjelper PV-båndprodusenter med å kontrollere bredde og tykkelsesnøyaktighet, tinnbeleggkvalitet, strimmelretthet og viklingskonsistens.
Produksjonslinjen for GRM samleskinnebånd er ca. 26 m lang og 3 m bred, med en total linjevekt på ca. 14 tonn. Designhastigheten kan nå opptil 150 m/min, avhengig av kobbertrådstørrelse, ferdige bånddimensjoner, fortinningshastighet og oppsamlingsmetode. Under typiske produksjonsforhold kan den månedlige produksjonen nå omtrent 60-80 tonn.

Les mer Send forespørsel

Ny Solar PV rundledningsmaskin

GRM New Solar PV Round Wire Machine er designet for produksjon av sammenkoblingsbånd, det ledende kjernematerialet som brukes i PV-moduler.
Linjen integrerer presisjonstegning, fortinning, spenningskontroll og intelligent vikling for å støtte stabil båndgeometri, jevn beleggtykkelse og konsistente mekaniske egenskaper. Disse prosessegenskapene hjelper PV-produsenter med å forbedre cellesammenkoblingskvalitet, modulpålitelighet og langsiktig produksjonskonsistens.

Les mer Send forespørsel

<1 >

Som en pålitelig Solar PV-båndmaskin-produsent og leverandør i Kina har vi fabrikken vår. Hvis du ønsker å kjøpe kvalitet og holdbare produkter, vennligst kontakt oss.
