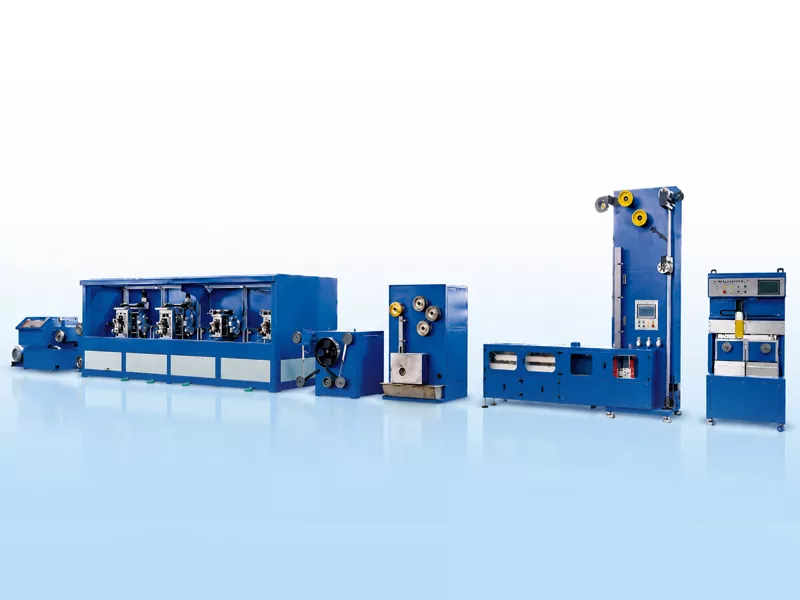

Produksjonslinje for PV samleskinnebånd

Produksjonslinje for GRM PV samleskinnebånd er designet for kontinuerlig å behandle TU1 oksygenfri kobbertråd til høypresisjon tinnbelagt flatt ledende bånd. Linjen er egnet for produksjon av PV-sammenkoblingsbånd, samleskinnebånd og reflekterende samleskinnebånd.
Den komplette linjen integrerer trådtrekking, presisjonsrulling, kontinuerlig gløding, flussbehandling, tinnbelegg med varmt dyp og automatisk opptrekking. Det hjelper PV-båndprodusenter med å kontrollere bredde og tykkelsesnøyaktighet, tinnbeleggkvalitet, strimmelretthet og viklingskonsistens.
Produksjonslinjen for GRM samleskinnebånd er ca. 26 m lang og 3 m bred, med en total linjevekt på ca. 14 tonn. Designhastigheten kan nå opptil 150 m/min, avhengig av kobbertrådstørrelse, ferdige bånddimensjoner, fortinningshastighet og oppsamlingsmetode. Under typiske produksjonsforhold kan den månedlige produksjonen nå omtrent 60-80 tonn.

Send forespørsel

produktbeskrivelse

Fra kobbertråd til ferdig samleskinnebånd

Produksjonslinjen for PV samleskinnebånd bruker hovedsakelig kobbertråd som råmateriale. Tråden trekkes først til ønsket diameter for rulling, og formes deretter til flatt bånd gjennom presisjonsrulling med flere stativer. Etter rulling går kobberstrimmelen gjennom kontinuerlig gløding for å justere dens mekaniske egenskaper, etterfulgt av flussbehandling og tinnbelegg med varme. Til slutt vikles det ferdige båndet av det automatiske oppsamlingssystemet på spoler eller pannekakespoler.

Tegnemaskin

Kobbertråden trekkes gjennom dyser til en diameter på 2,6-3,0 mm, klar for rulling.

4 rullestativ

Den runde kobbertråden rulles til flatt bånd, med kontrollert bredde og tykkelsesnøyaktighet.

Gløding

Kortslutningsgløding brukes med inertgassbeskyttelse og sirkulerende vannkjøling for å forbedre kobberbåndets mekaniske egenskaper.

Tinnbelegg

Varmtinnbelegg brukes. Luftkniver kontrollerer tinnlagtykkelsen, og kjølevifter bidrar til å stabilisere overflatekvaliteten. Ensidig tinnbeleggtykkelse: 0,01-0,025 mm.

Automatisk Coil Change

Valgfrie funksjoner inkluderer servotraversering, automatisk spolebytte, automatisk skjæring og automatisk taping.

Presisjonsopptak

Spolevikling: opptil 30 kg.

Pannekakespiral: valgfritt 1-2 kg.

FoU og patenter

Siden 2015 har GRM fortsatt å utvikle produksjonsutstyr for PV-sammenkoblingsbånd og samleskinnebånd. Selskapet har oppnådd flere tekniske patenter relatert til presisjonsrulling, produksjonslinjeintegrasjon og produksjonsprosesser for PV-bånd.

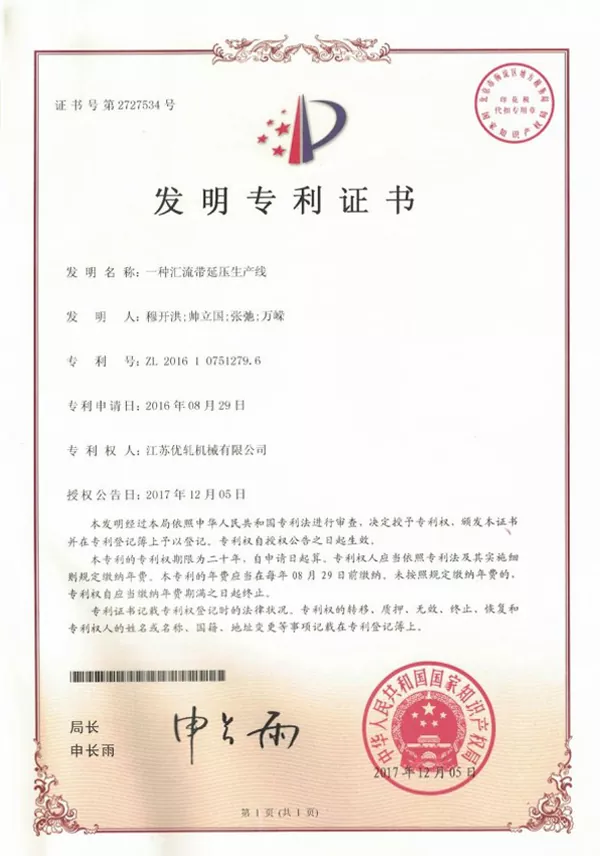

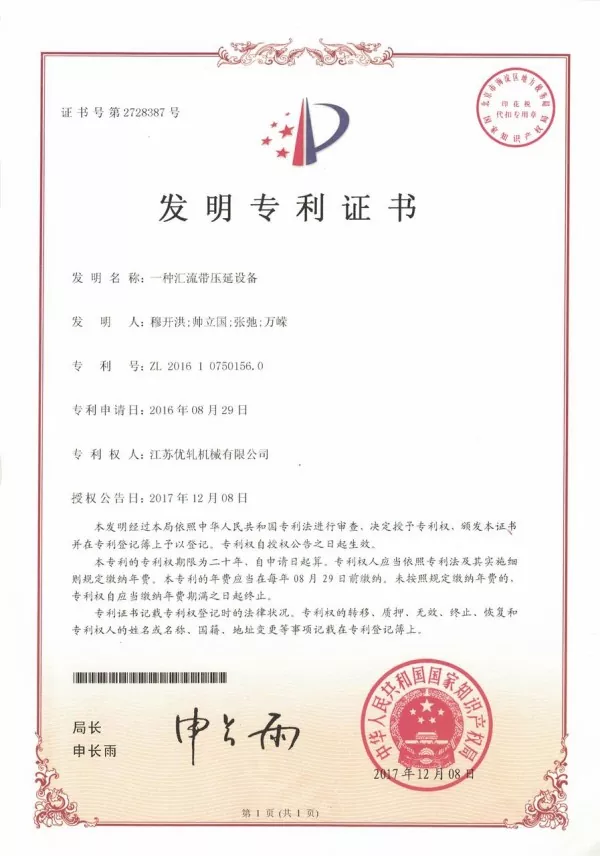

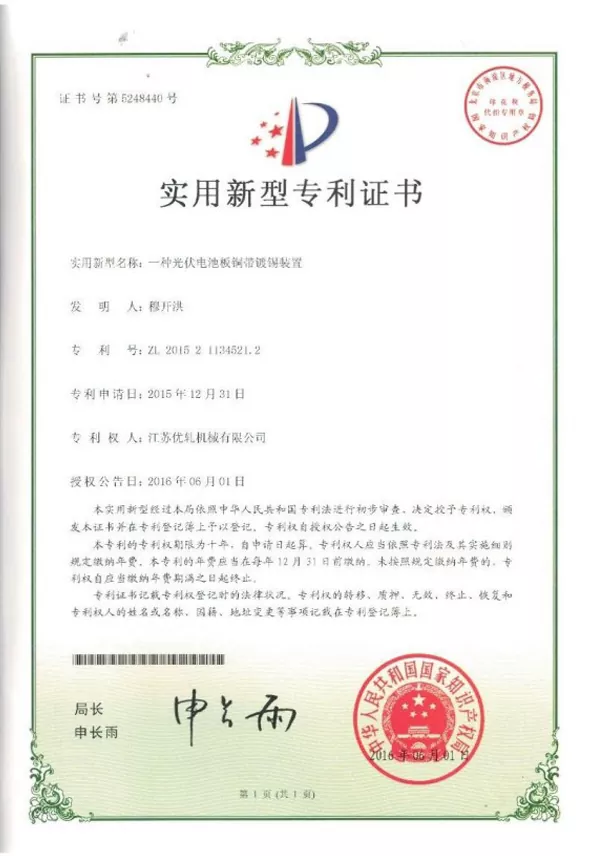

GRM-patentert teknologi for PV-båndproduksjonsutstyr

Nøkkelfunksjoner

Kontinuerlig produksjon fra kobbertrådinngang til ferdig tinnbelagt samleskinnebåndutgang.
Forbedret dimensjonskonsistens, ensartet belegg og viklingskvalitet.
Spenningskoordinering og automatisk opptrekking bidrar til å redusere produksjonsavbrudd og manuell intervensjon.
Støtter både standard samleskinnebånd og reflekterende samleskinnebåndproduksjon for forskjellige PV-modulmaterialekrav.
Gir produsenter av PV-bånd en integrert produksjonsløsning med fokus på prosesskontroll, produktkonsistens og produksjonseffektivitet.

Ofte stilte spørsmål

1.Hva er størrelsesområdet for det ferdige produktet?

Ferdig bredde: 3-8 mm.

Ferdig tykkelse: 0,2-0,4 mm.

2.Hva er toleranse- og mekaniske egenskaper?

Breddetoleranse: ±0,085 mm.

Tykkelsestoleranse: ±0,01 mm.

Strekkfasthet: ≥260 MPa.

Flytegrense: 90-130 MPa.

3.Hvilken tinnbeleggingsmetode brukes?

Linjen bruker hot-dip tinnbelegg, med full dekning rundt båndet, inkludert begge sidekanter.

4.Hvordan måles produktbredde og tykkelse?

Det fjerde stativet til det fire-stative valseverket er utstyrt med to lasermålesystemer, ett for breddemåling og ett for tykkelsesmåling. Måledataene kan vises på HMI.

5.Hvilke materialer kan bearbeides?

Produksjonslinjen for PV samleskinnebånd er hovedsakelig designet for TU1 oksygenfri kobbertråd. Tilpassede konfigurasjoner kan leveres i henhold til forskjellige kobberlegeringer, produktdimensjoner og spesielle båndkrav.
