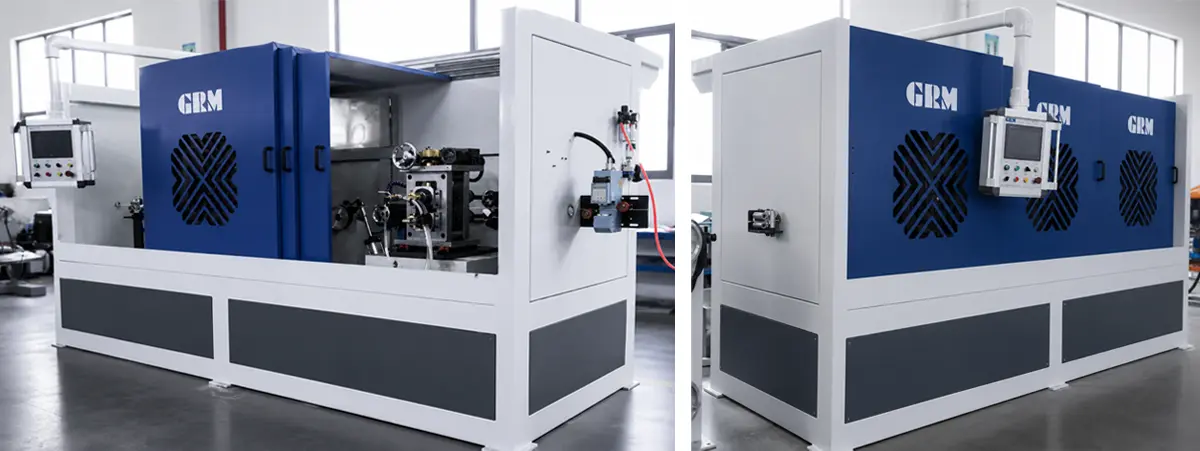

Rektangulær Wire Micro Rolling Unit

GRM Rectangular Wire Micro Rolling Unit er designet for presisjonsrulling av fin rund metalltråd til rektangulær tråd med høy nøyaktighet gjennom kontinuerlig flerpass kaldvalsing.
Systemet er utviklet for å produsere fin rektangulær ledning for miniatyrspoler, presisjonsviklingsledere, medisinske guidewire-flatledningskomponenter, sensorledende elementer og andre mikroprofilerte metalldeler som krever stabile dimensjoner og ren overflatetilstand.
Som en spesialisert produsent av presisjonsvalseutstyr tilbyr GRM tilpassede mikrovalseløsninger for kobbertråd, legertråd og andre fine metalliske materialer i henhold til ulike produksjonskrav.

Send forespørsel

produktbeskrivelse

GRM Micro Rolling Unit er designet for kontinuerlig konvertering av fin rund wire tilpresisjon rektangulær ledningmed smalt tykkelsesområde og høyt forhold mellom bredde og tykkelse.

Produksjonsprosessen integrerer aktiv utbetaling, multi-pass rullende deformasjon, spenningssynkronisering, inline dimensjonal inspeksjon, valgfritt rengjøringssystem og presisjonsspolevikling i én kontinuerlig produksjonssekvens.

Sammenlignet med konvensjonelt stort valseutstyr er mikrovalsesystemet spesielt utviklet for små ledere hvor dimensjonell repeterbarhet, reduksjonsstabilitet og overflatekvalitet direkte påvirker nedstrøms formings-, viklings- og monteringsprosesser.

Produksjonsevne

Utstyret er egnet for produksjon av ultrafine rektangulære ledninger og mikroflate ledere med streng toleransekontroll for høyverdige presisjonsapplikasjoner.

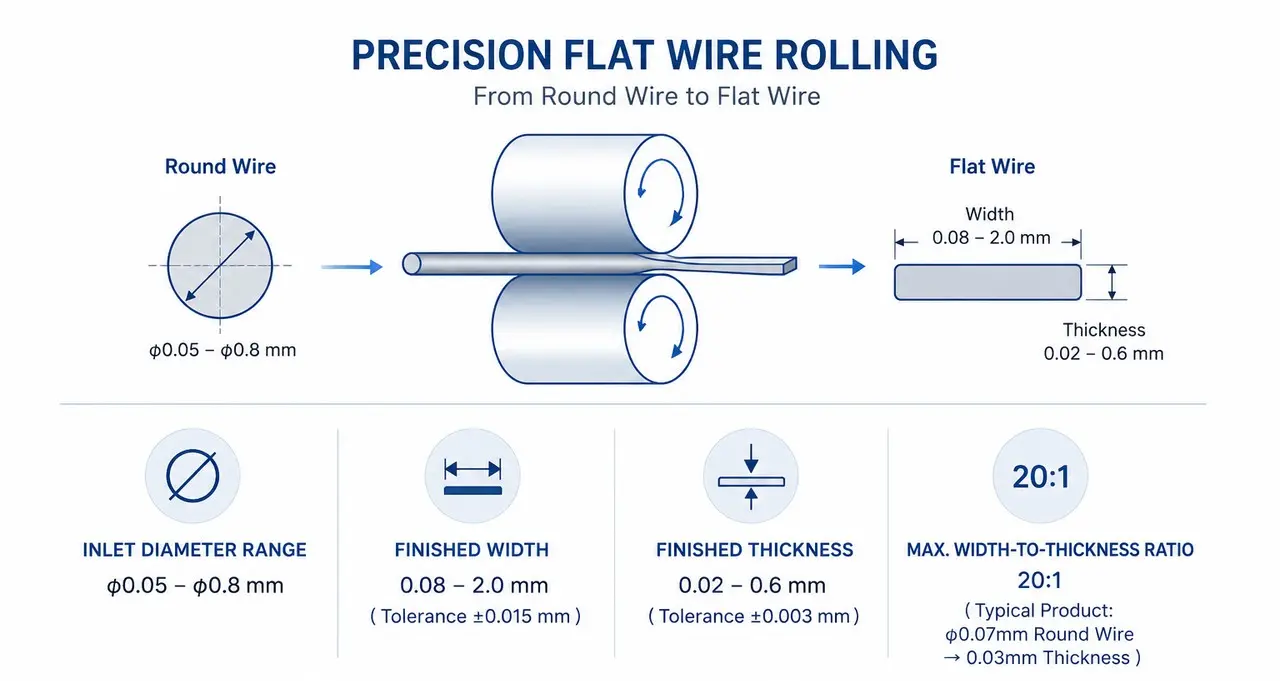

Tekniske parametere

Teknisk element	Spesifikasjon / tilgjengelige data
Inngående tråddiameter	0,05-0,8 mm
Ferdig bredde	0,08-2,0 mm
Ferdig tykkelse	0,02-0,6 mm
Maksimal bredde/tykkelse-forhold	20:1.
Mekanisk design maksimal hastighet	200 m/min.
Kjøling og smøring	Spraykjøling med filtreringssirkulasjonssystem
Kontrollsystem	HMI-driftsgrensesnitt med produksjonsovervåking i sanntid
Maskinkonfigurasjon	Tilpasset etter prosjektkrav

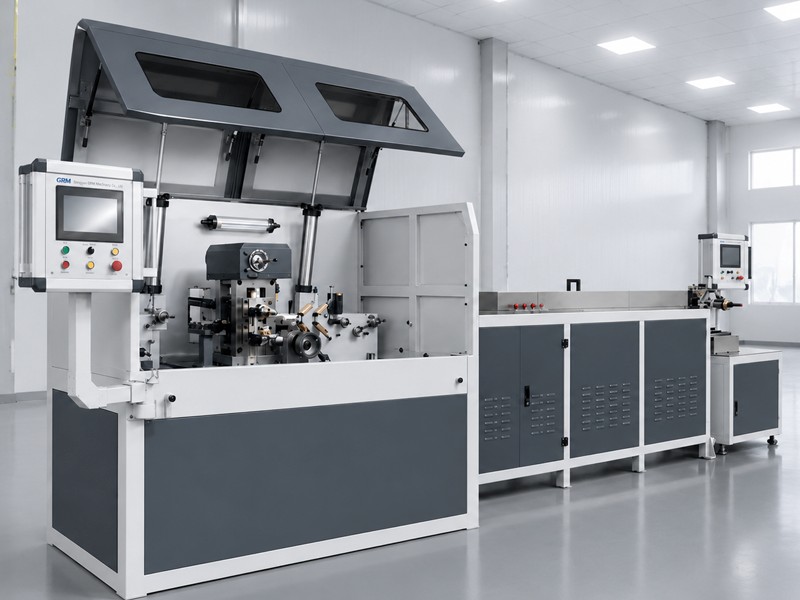

Standard produksjonsflyt

Aktiv utbetaling

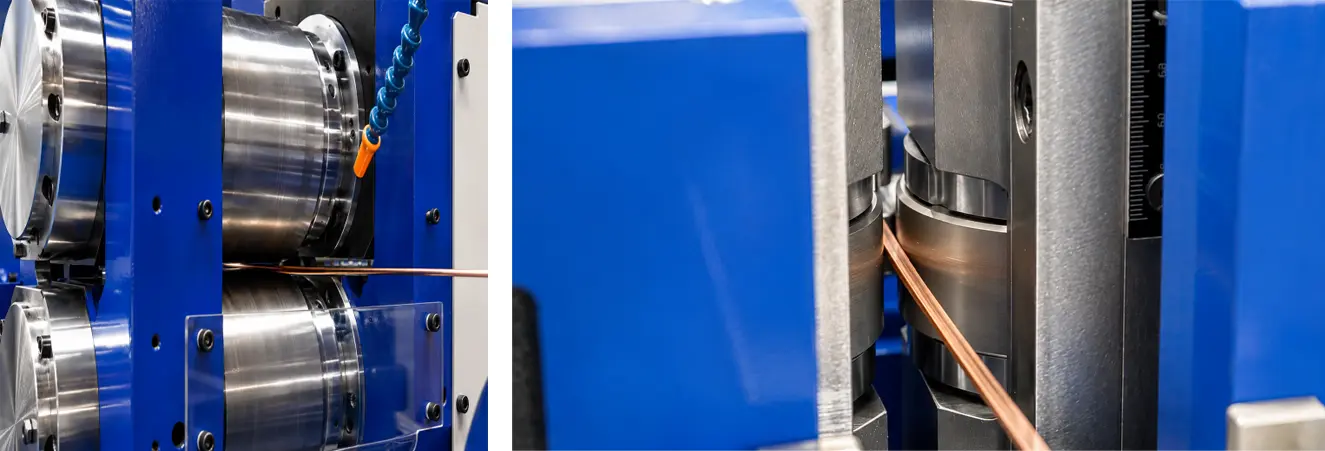

GRM160 valseverk
Danser etter valseverk
Inline inspeksjon
GRM90 valseverk
Inline rengjøring + tørking (valgfritt)
Spooler

Intelligent kontrollsystem

Sentralisert HMI-operativsystem for komplett linjekontroll
Sanntidsovervåking av rullehastighet, spenning og produksjonsstatus
Rask justeringstilgang for rullende parameterkorreksjon
Visuell visning av komplett produksjonsprosesssekvens

Søknader

Den rektangulære wire-mikrorullende enheten er mye brukt i bransjer som krever høypresisjon fine rektangulære ledere.

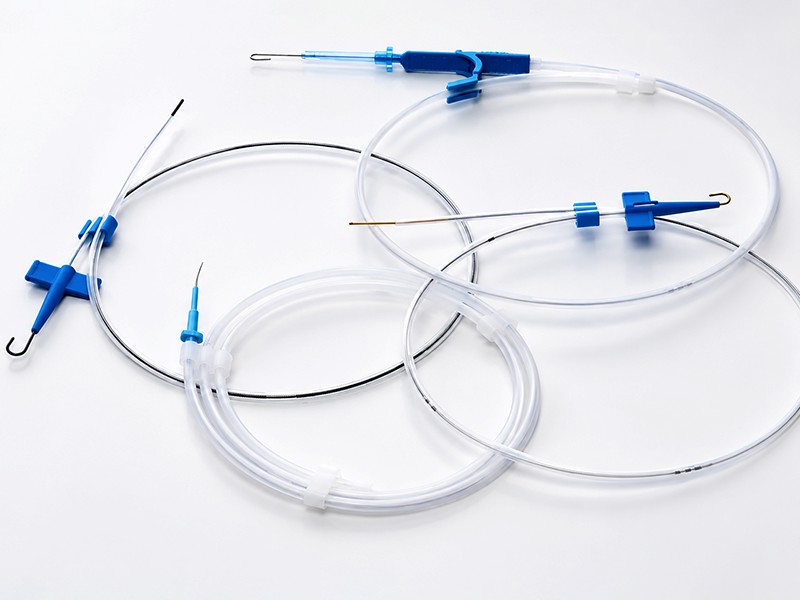

Medisinsk guidewire flat wire

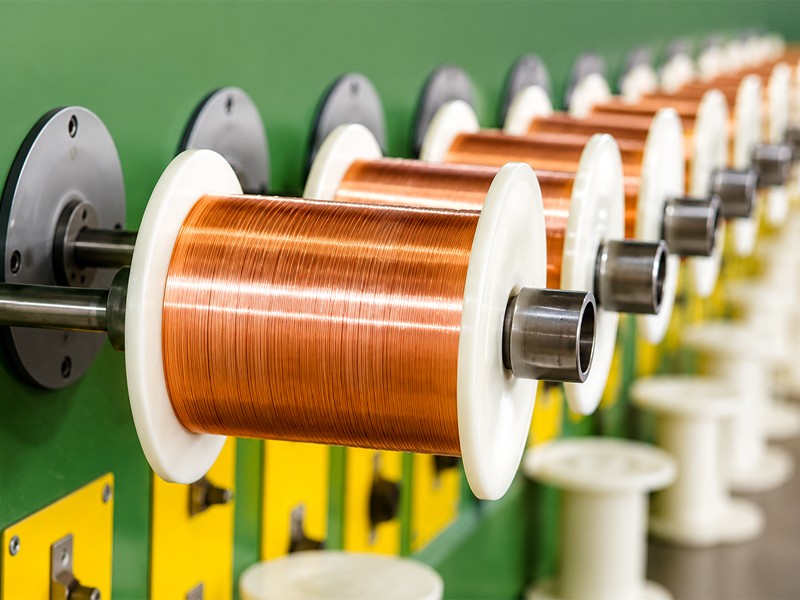

Miniatyr transformator viklingsledere

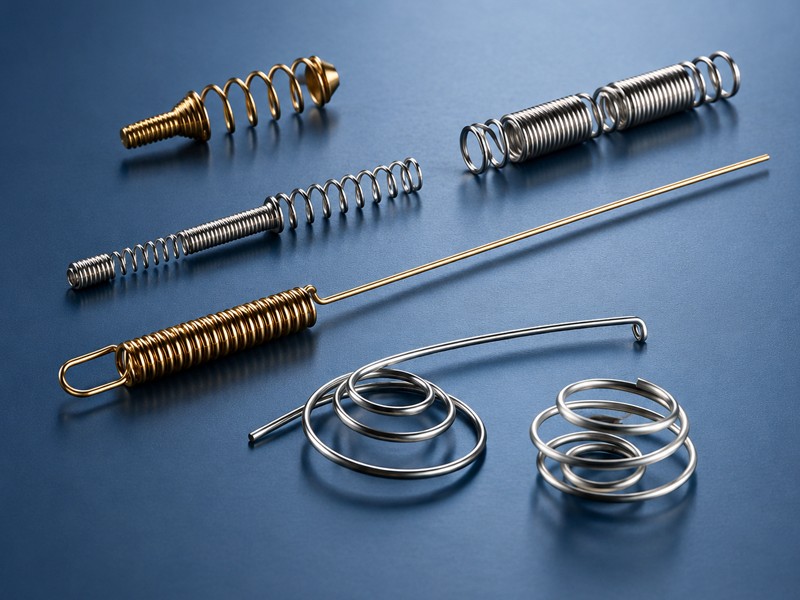

Presisjonsledende fjærkomponenter

Sensor ledende elementer

Høyverdi legeringslederproduksjon

Vanlige spørsmål for innkjøps- og ingeniørteam

Spørsmål	Svare
Hvilket materiale kan maskinen behandle?	Den oppgitte kilden nevner spesifikt kobbertråd. Andre materialer bør vurderes etter karakter, hardhet og reduksjonsplan.
Kan linjen tilpasses?	Ja. GRM kan tilpasse linjeoppsett, inspeksjonspunkter, opptaksspesifikasjoner og hjelpesystemer etter å ha mottatt målproduktutvalget.
Hvilken informasjon kreves for tilbud?	Materiale, inngående tråddiameter, ferdig bredde/tykkelse, toleranse, produksjonshastighet, spoletype, tilgjengelig gulvplass og nødvendige standarder.
Inkluderer linjen inline-rengjøring?	Ja, den beskrevne prosessen inkluderer inline rengjøring, tørking og sprøytevæskefiltrering.
Kan GRM tilby en nøkkelferdig løsning?	Ja. GRM kan tilby en tilpasset produksjonslinje, teknisk forslag, levering, installasjonsveiledning, igangkjøring og opplæringsstøtte.
Hvilke parametere trenger fortsatt bekreftelse?	Rullekraft, installert kraft, linjedimensjoner, utstyrsvekt, endelig standardversjon, leveringstid og akseptprosedyre.
