Integrert tegne- og rullelinje for presisjonskobber flattråd

GRMs integrerte tegne- og rullelinje for presisjonskobber flattråd er en tilpasset produksjonsløsning for flatt kobber som integrerer trådtrekking, presisjonsrulling, online måling og automatisk opptak i en kontinuerlig prosess. Linjen er designet for transformatorledere, produksjon av CTC-ledere, emaljert rektangulær ledning og EV-motors flattrådsproduksjon, og oppnår hastigheter på opptil 400 m/min. Dette integrerte systemet forbedrer effektiviteten og reduserer materialhåndteringen.

Send forespørsel

produktbeskrivelse

GRM integrert tegne- og rullelinje kombinerer trådtrekking, presisjonsrulling, online måling og automatisk opptak i én kontinuerlig produksjonsprosess. Systemet er designet for produksjon av høypresisjons flatt kobbertråd som brukes i magnettråd, transformatorleder, CTC-leder og EV-motorapplikasjoner.

GRM integrert flattråd produksjonslinje er designet for kontinuerligbearbeiding av kobbertråd til presisjons flate lederemed streng dimensjonstoleranse og utmerket overflatekvalitet.

Ved å integrere tegne- og rulleprosesser i ett produksjonssystem, forbedrer linjen produksjonseffektiviteten betydelig samtidig som den reduserer manuell håndtering og opprettholder stabil produktkonsistens gjennom lange produksjonssykluser.

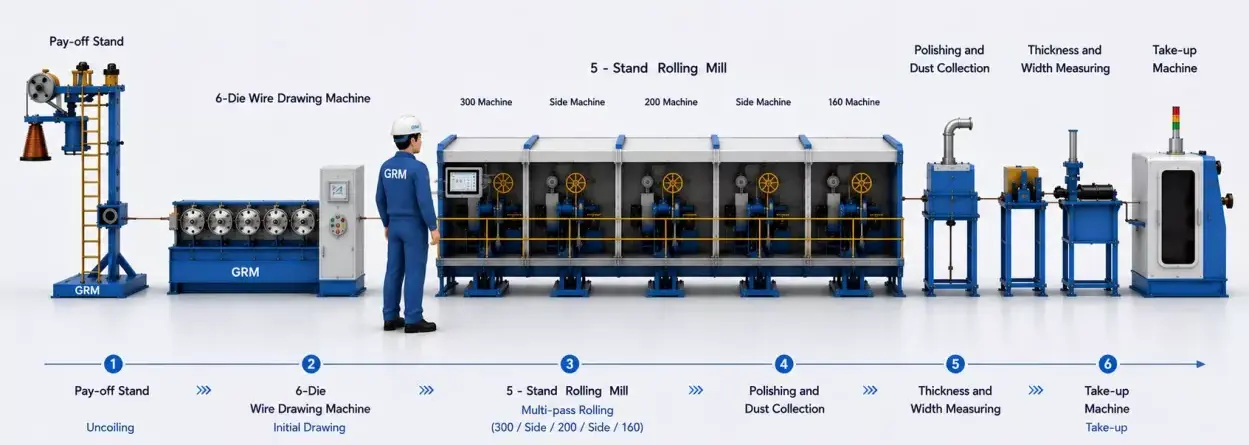

production line

Fleksibel og effektiv design

Vertikal spoleutbetalingsstativ: 1 setttttt

DLF6D/500 Six dies tegnemaskin: 1 setttttt

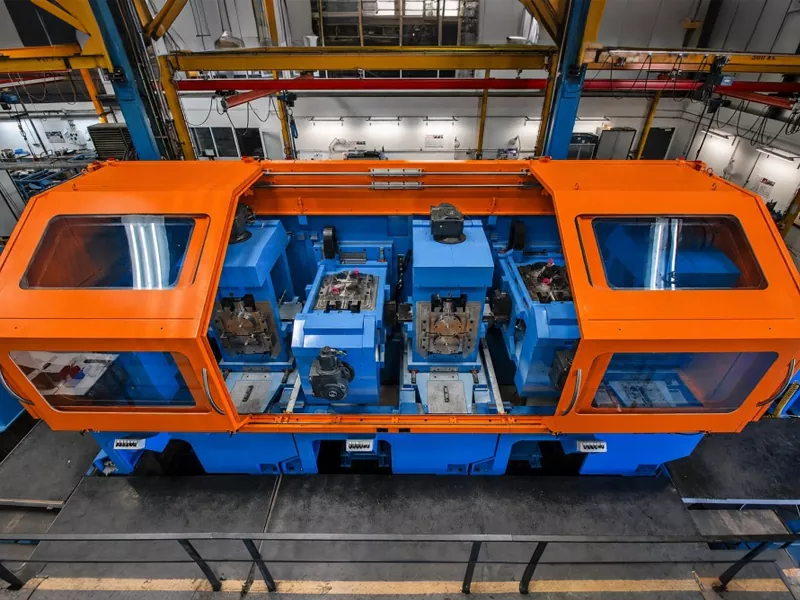

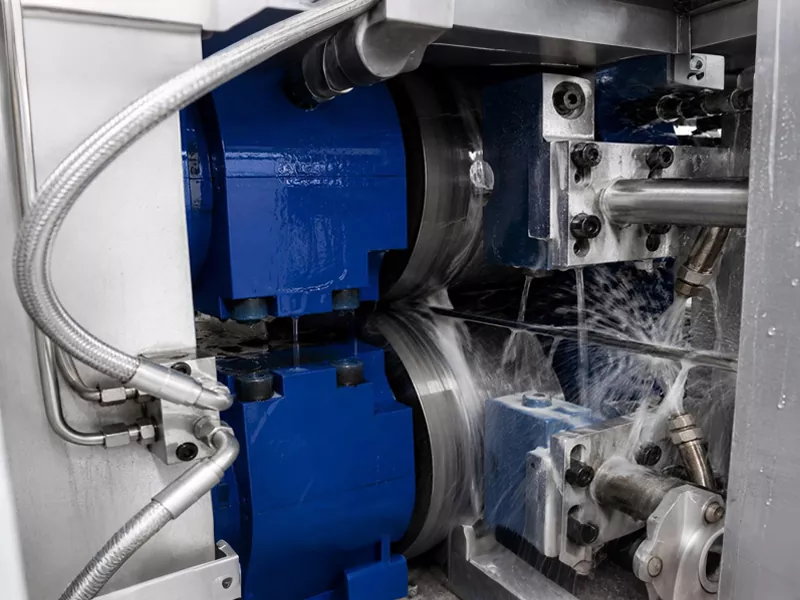

Presisjonsvalseverk med to ruller: 3 sett

Sidevalseverk: 2 sett

Nettbasert polerings- og støvoppsamlingsenhet: 1 setttttt

Online tykkelse og bredde måleenhet: 1 setttttt

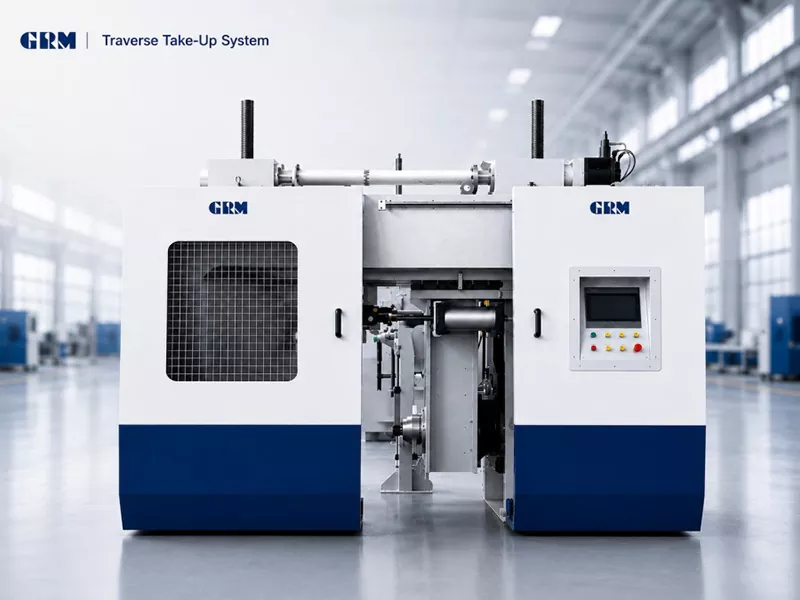

Tverrgående oppsamlingsmaskin: 1 setttttt

Komplett linje for produksjon av kobbertråd

Den integrerte tegne- og rullelinjen for presisjonskobber flattråd er designet for å kreve høydimensjonal presisjon i produksjon av elektriske ledere. Med en maksimal hastighet på 400 m/min er den godt egnet for storskala kontinuerlig produksjon av kobber flattråd.

Sammenlignet med konvensjonelle frittstående valseprosesser, eliminerer den integrerte linjen mellomliggende materialhåndtering og sikrer overlegen dimensjonskonsistens gjennom hele produksjonskjøringen.

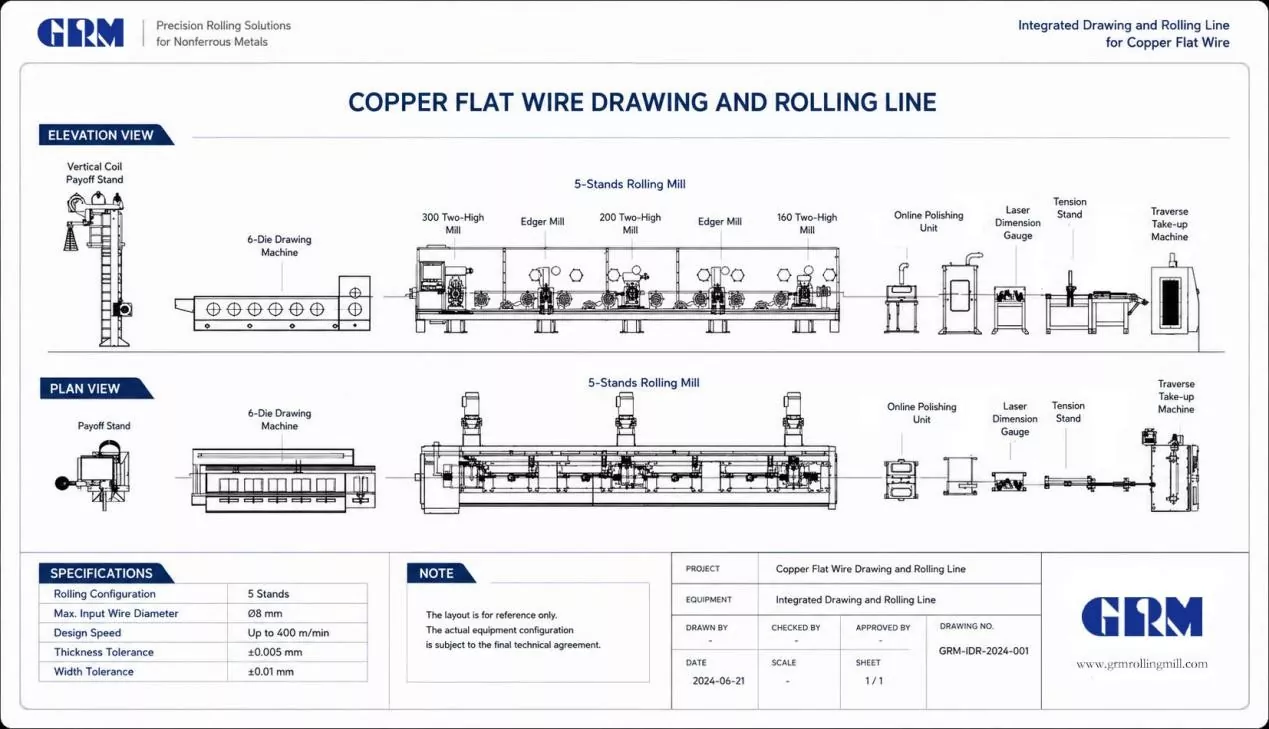

line process

* Produksjonslinjeprosessen kan tilpasses i henhold til kundens produktdimensjoner

TEKNISKE SPESIFIKASJONER

Konfigurasjon 5-stativ valseverk		GRM
Første to-høye mølle	Ø mm	300
First Edger mil	Ø mm	155
Andre To-høy mølle	Ø mm	200
Second Edger mil	Ø mm	155
Tredje To-høy mølle	Ø mm	160
Designhastighet	m/min	400
Maksimal Intel Wire	Ø mm	8
Ferdige toleranser	mm	tykkelse:±0,005 bredde:±0,01
Typisk ferdig flattråd størrelsesområde	mm	tykkelse: 2,0-12 bredde: 0,5-4,0

Typiske applikasjoner

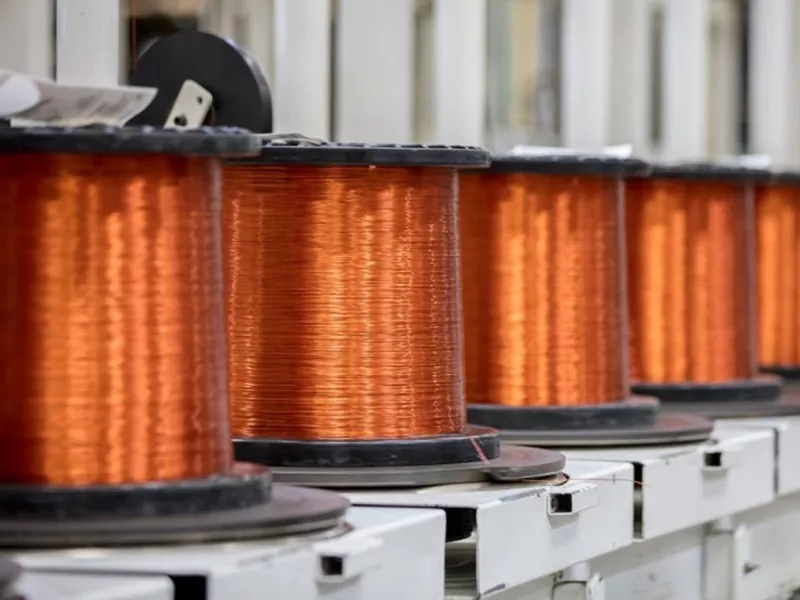

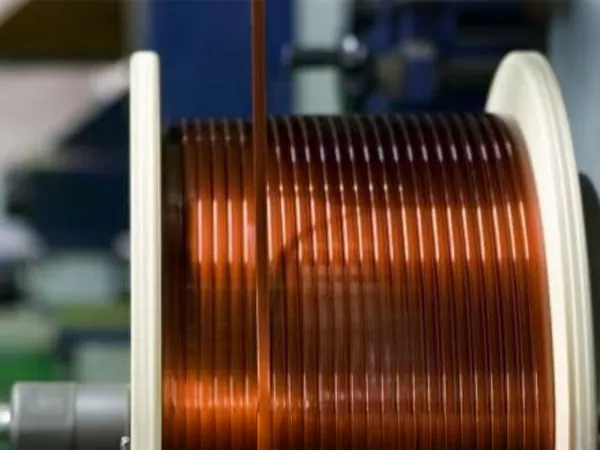

Emaljert rektangulær magnettråd

CTC Kontinuerlig transponert dirigent

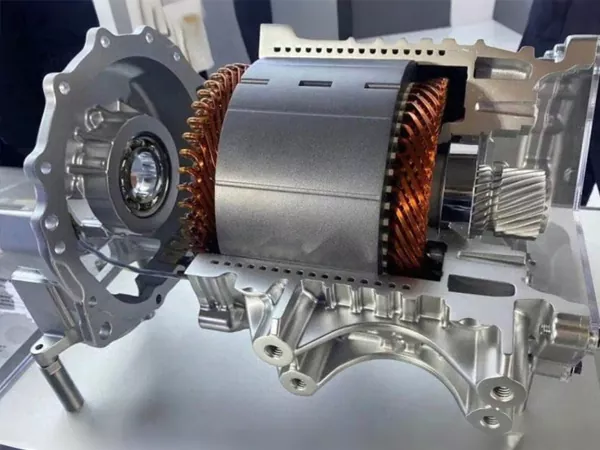

EV Motor hårnålsleder

EV Motor Flat Wire Produksjon

FAQ

1. Kan denne produksjonslinjen produsere flatt kobbertråd for transformatorapplikasjoner?

Ja, linjen er designet for å produsere høypresisjons flatt kobbertråd for transformatorledere, magnettråd og andre elektriske applikasjoner.

2. Kan den integrerte tegne- og rullelinjen for presisjonskobber flattråd tilpasses?

Ja, GRM tilbyr skreddersydde produksjonslinjeløsninger basert på ditt inputmateriale, ferdige tråddimensjoner og produksjonskrav.

3. Hvilken nøyaktighet kan presisjonsvalseprosessen oppnå?

Systemet kan oppnå tykkelsestoleranse opptil ±0,005 mm og breddetoleranse opptil ±0,01 mm for presisjonsproduksjon av flattråd av kobber.

4. Hvorfor velge en integrert tegne- og rullelinje i stedet for separate maskiner?

Den integrerte produksjonslinjen for flattråd av kobber forbedrer effektiviteten, reduserer materialhåndtering og sikrer mer stabil produktkonsistens.
