Hvordan kan et valseverk med kompleks profil redusere skrap mens det holder stramme toleranser?

Disposisjon

• Definer komplekse profiler og hvorfor de er vanskeligere enn standardkanaler eller enkle rør.
• Identifiser de vanligste produksjonshodepinene: vridning, bue, tilbakeslag, overflatedefekter og hyppige justeringer.
• Forklar utstyr og oppsettsfunksjoner som forbedrer stabiliteten: stivhet, rulldesignstrategi, guidet forming og spenningsstyring.
• Vis hvordan en komplett linje (uncoiler → nivellering → forming → retting → kuttet i lengde) hjelper konsistensen.
• Gi en kjøperfokusert sjekkliste, en løsningstabell og en tydelig FAQ-seksjon.

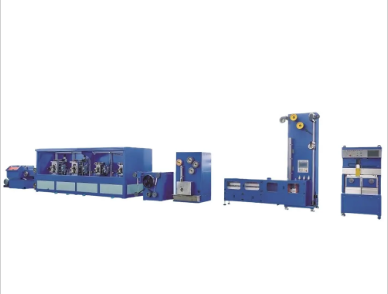

Hva et valseverk med kompleks profil faktisk gjør

A Kompleks profil valseverker bygget for å danne deler med flere radier, trinn, lepper, forskyvninger og funksjonelle funksjoner – ofte i en enkelt sekvens – mens du kontrollerer geometri på tvers av lengde, bredde og tykkelse. Sammenlignet med enklere former, forsterker komplekse profiler små variasjoner: en mindre endring i stripetykkelse, spolesett, smøring eller inngangsjustering kan bli synlig som vridning, "smil", bue eller ujevne flenshøyder.

Hovedmålet er ikke bare "å danne formen." Det gjør detforutsigbart, skift etter skift, spole etter spole—uten konstant manuell justering. Det er der møllestivhet, stativinnretting, rulleverktøystrategi og prosesskontroll skiller en stabil linje fra en stressende linje.

Smertepunktene bak "Perfekt på papir"-profiler

Komplekse seksjoner mislykkes ofte på forutsigbare måter. Her er problemene kjøpere nevner mest når de skal bytte ut eldre utstyr eller skalere produksjonen:

• Twist og camber:Profilen roterer langs sin lengde eller buer sideveis, noe som skaper tilpasningsproblemer nedstrøms.
• Bølger og bue:Inkonsekvent formende energi eller gjenværende stress etterlater en del som ikke vil sitte flatt eller monteres rent.
• Springback drift:Den "samme innstillingen" gir ikke samme dimensjon, spesielt når spoleegenskapene endres.
• Kantsprekker og overflatemerker:Overforming av tidlige stativer, dårlig rullefinish eller feilsmøring skaper defekter.
• Langsomme overganger:For mye prøv-og-feil-oppringing etter rulleskift dreper gjennomstrømmingen.
• Høyt skrap ved start/slutt av spolen:Entry-ustabilitet og tail-out-effekter skaper avfall som øker raskt.

De fleste av disse er ikke "operatørproblemer". De er systemproblemer: justering, stivhet, veiledning og hvordan formingsbanen håndterer stress.

Hvordan riktig mølleoppsett løser dimensjonsavvik

En godt designetKompleks profil valseverkfokuserer på stabilitet først, deretter hastighet. Det forbedrer vanligvis resultatene gjennom en blanding av strukturell design og smart konfigurasjon – avhengig av profil, materialutvalg og toleransekrav.

1) Stivhet og justering som blir stående

• Stativ med høy stivhet og stabile bunnstrukturer bidrar til å forhindre mikroavbøyning som viser seg som dimensjonsvariasjon.
• Repeterbare justeringer (med klare skalaer eller digitale avlesninger) reduserer avhengigheten av "stammekunnskap".
• Konsekvent lager- og spindelkvalitet reduserer vibrasjonsmerker på følsomme overflater.

2) Danne vei som håndterer stress i stedet for å tvinge det

• Progressiv forming fordeler deformasjon på tvers av stativer for å redusere kantspenning og sprekkrisiko.
• Styrt forming og riktig sidestøtte kan forhindre vridning før den starter.
• Strategisk bruk av nedbrytningsstativer, finnepasseringer og dimensjonering kan forbedre den endelige geometrikontrollen.

3) Inn- og strekkkontroll som beskytter de første 50 meterne

• Bedre avspoling, retting og utjevning reduserer spolen og gir møllen et konsistent "utgangsmateriale".
• Stabil føring inn i de første stativene forbedrer repeterbarheten og reduserer oppstartsskrot.
• For lengre linjer kan integrert spenning eller hastighetskoordinering forhindre subtile trekk som forvrenger komplekse funksjoner.

4) Retting og post-form korreksjon der det betyr noe

• Inline rettetang og korrigerende enheter hjelper til med å fjerne gjenværende stresseffekter som forårsaker bue og bølger.
• Kutt-til-lengde-systemer med pålitelig måling reduserer lengdevariasjon og forbedrer nedstrømsmontering.

Typisk linjekonfigurasjon og alternativer

Mange produksjonslinjer for komplekse profiler inkluderer den samme "ryggraden", og legg deretter til alternativer basert på toleransemål og delgeometri. Leverandører likerJiangsu Youzha Machinery Co. Ltd.støtter vanligvis konfigurerbare linjedesign slik at du kan matche utstyr til produktfamilien din heller enn å tvinge én profil til å sette reglene for alt.

• Uncoiler + coil håndtering:stabil fôring, valgfri hydraulisk ekspansjon, spolebil og sikkerhetslåser.
• Utjevning / retting:reduserer spoleminnet og forbedrer inngangskonsistensen.
• Mating og veiledning:sideføringer, inngangsbord og justeringshjelpemidler for å stabilisere de første stativene.
• Forming av stativer:sekvens utformet rundt profilen; kan inkludere drevne/ikke-drevne stativer avhengig av prosessen.
• Inline korreksjon:rettetang, vrikontroll eller dimensjonering avhengig av profilens oppførsel.
• Kutt til lengde og utløp:flygende cutoff eller stopp-start, måling, stabling og beskyttelse for ferdige overflater.

Utvalgssjekkliste for kjøpere og ingeniører

Når du sammenligner maskiner, er det lett å fokusere på hastighet eller standtelling. For komplekse profiler er en bedre tilnærming å evaluere hvordan systemet beskytter repeterbarhet og reduserer intervensjon.

• Profilfamilietilpasning:Former du én del eller mange lignende former? Modulær verktøystrategi kan bety mer enn råhastighet.
• Materialområde:Tykkelse, flytestyrke, belegg og tillatte overflatemerker bør veilede rullens finish og forming.
• Toleransemål:Definer dimensjoner som er kritiske for kvalitet (flenshøyde, banebredde, vridning per meter, buegrenser) før du spesifiserer fresen.
• Forventninger til bytte:Hvor ofte vil verktøy endres? Se etter repeterbare innstillinger, tydelige justeringsreferanser og effektiv tilgang.
• Operatør arbeidsmengde:Hvilke justeringer forventes under stabil drift? Målet ditt er "sett og løp", ikke "barnevakt og jage."
• Kvalitetsplan:Bekreft hvilke måle- og prøvetakingsmetoder du vil bruke (og hvordan linjedesignet støtter dem).
• Ettersalgsevne:Forfining av verktøy, tilgjengelighet av reservedeler og ekstern støtte kan avgjøre din langsiktige oppetid.

Smertepoeng vs. praktiske mottiltak

Prosesskontroll og kvalitetsvaner som lønner seg

Utstyr er viktig, men disiplin multipliserer resultater. De mest stabile profillinjene deler noen få vaner:

• Oppstartsrutine:verifiser inngangsjustering, styrekontakt og innstillinger for første stand før rampehastighet.
• Sjekkpunkter for første artikkel:mål kritiske dimensjoner tidlig og registrer de endelige "gode" innstillingene.
• Sporbarhet for spole:loggspole-ID, tykkelse og nøkkelegenskaper slik at du kan korrelere dimensjonsdrift med materiale.
• Overflatebeskyttelse:hold rulleverktøyet rent, kontroller rusk og beskytt ferdige profiler ved utløp/stabling.
• Trening som matcher virkeligheten:Lær operatørene hva hver justering faktisk påvirker (vri vs. bue vs. flenshøyde).

Vedlikehold og verktøy for repeterbarhet

Komplekse profiler straffer liten mekanisk løshet. Hvis repeterbarheten plutselig blir verre, er det ofte ikke rulledesignet – det er slitasje, lek eller forurensning.

• Lager- og innrettingskontroller:planlegge inspeksjoner for å fange opp tidlig løshet som blir vibrasjon og merking.
• Bevaring av verktøy:oppbevar ruller riktig, beskytt ferdige overflater og dokumenter oppussingshistorikk.
• Føringer og kontaktflater:slitte føringer kan introdusere asymmetriske krefter som skaper vridning.
• Smøring og renslighet:konsekvent smøring reduserer varme- og overflateskader; renslighet forhindrer innebygde riper.
• Reservedelsberedskap:kritiske slitasjekomponenter for hånden reduserer nedetid og forhindrer "midlertidige reparasjoner" som forringer kvaliteten.

FAQ
