Hvordan drar MBB Round Wire Production nytte av Solar PV Ribbon Machine?

Inne i et moderne solcelleproduksjonsanlegg blir en tynn kobbertråd, knapt tykkere enn et menneskehår, tegnet, glødet og belagt med et nøyaktig lag loddemetall. Dette er MBB (Multi-Busbar) rund ledning, den kritiske sammenkoblingen som vil føre strøm fra tusenvis av individuelle solcelleceller til kanten av solcellepanelet. Produksjonen av denne ledningen er et vidunder av presisjonsteknikk, der toleranser måles i mikron og konsistens er ikke omsettelig. Ethvert avvik i diameter, beleggtykkelse eller mekaniske egenskaper kan redusere effektiviteten til hele solcellepanelet. Dette er den krevende verden av fotovoltaisk sammenkoblingsproduksjon, og det er her Solar PV Ribbon Machine beviser sin essensielle verdi.

DeSolar PV båndmaskiner et spesialisert produksjonsutstyr som integrerer flere prosesser i en enkelt, kontinuerlig linje. Den trekker ledningen, kontrollerer strekkstyrken gjennom gløding og påfører et jevnt loddebelegg. Introduksjonen av en Solar PV Ribbon Machine i en MBB rund wire produksjonslinje er ikke bare en inkrementell forbedring; det er en transformasjon. Maskinens presisjonskontroller reduserer diametervariasjoner, dets avanserte glødesystem sikrer konsistente mekaniske egenskaper, og beleggteknologien gir jevn loddetykkelse over hele lengden av ledningen. Disse forbedringene oversettes direkte til MBB-rundtråd av høyere kvalitet, som igjen fører til mer effektive solcellepaneler og lavere produksjonskostnader. Denne artikkelen vil utforske de spesifikke måtene en Solar PV Ribbon Machine fordeler MBB rundtrådsproduksjon på, undersøker ingeniørprinsippene, prosessinnovasjonene og resultatene fra den virkelige verden som gjør den til et uunnværlig verktøy for solenergiindustrien.

Innholdsfortegnelse

• 1. Hva er MBB-rundtråd og hvorfor betyr det noe i solcellepaneler?
• 2. Hva er en Solar PV Ribbon Machine og hvordan fungerer den?
• 3. Hvordan forbedrer presisjonstegningskontroll tråddiameterkonsistensen?
• 4. Hvordan sikrer glødingsprosessen konsistente mekaniske egenskaper?
• 5. Hvordan reduserer beleggets enhetlighet defekter og forbedrer celleforbindelsen?
• 6. Hva er de virkelige produksjonsfordelene ved å bruke en solcelle-PV-båndmaskin?
• 7. Vanlige spørsmål (FAQ)
• 8. Konklusjon

1. Hva er MBB-rundtråd og hvorfor betyr det noe i solcellepaneler?

For å forstå fordelene med Solar PV Ribbon Machine, må vi først forstå produktet den produserer: MBB rund ledning. MBB, eller Multi-Busbar, refererer til en cellearkitektur der flere tynne ledninger brukes til å samle strøm fra solcellen, i motsetning til den tradisjonelle designen med å bruke 3 eller 4 tykkere, flate bånd. Denne arkitekturen er et betydelig fremskritt innen solcelleteknologi. Ved å øke antall samleskinner forkortes strømoppsamlingsveien, noe som reduserer seriemotstanden og forbedrer den totale celleeffektiviteten. Selve ledningene må være ekstremt fine - typisk mellom 0,25 mm og 0,4 mm i diameter - og er belagt med en loddelegering for å lette tilkoblingen til cellen.

Overgangen til MBB-rundtråd har blitt drevet av den nådeløse jakten på høyere solcelleeffektivitet. Den reduserte skyggeleggingen fra de tynnere, runde ledningene øker det lyssamlende området til cellen. Den kortere strømbanen reduserer resistive tap, og den finere tonehøyden gir mer presis kontroll av cellens elektriske utgang. Disse fordelene øker samlet effektiviteten til solcellepanelet med 1-2 %, noe som er en betydelig gevinst i det konkurranseutsatte solcellemarkedet. Produksjonen av MBB rundtråd er imidlertid betydelig mer utfordrende enn tradisjonelle bånd. Den mindre diameteren og behovet for ultrapresise diameter og beleggtykkelse krever et nytt nivå av produksjonsevne.

Kvaliteten på MBB rund ledning har en direkte innvirkning på ytelsen og påliteligheten til solcellepanelet. En ledning med inkonsekvent diameter vil ha variabel motstand, noe som fører til varme punkter og strømtap. En ledning med ujevnt loddebelegg vil skape svake loddeforbindelser, noe som reduserer den mekaniske styrken og påliteligheten til panelet. En wire med feil strekkstyrke kan ryke under håndtering. Dette er grunnen til at produksjonen av MBB-rundtråd er en prosess med høy innsats som krever det mest avanserte utstyret. PåJiangsu Goodroller Machinery Co., Ltd., har vi utviklet en Solar PV Ribbon Machine som oppfyller disse krevende kravene, og sikrer at hver meter MBB rund ledning som produseres er av høyeste kvalitet.

2. Hva er en Solar PV Ribbon Machine og hvordan fungerer den?

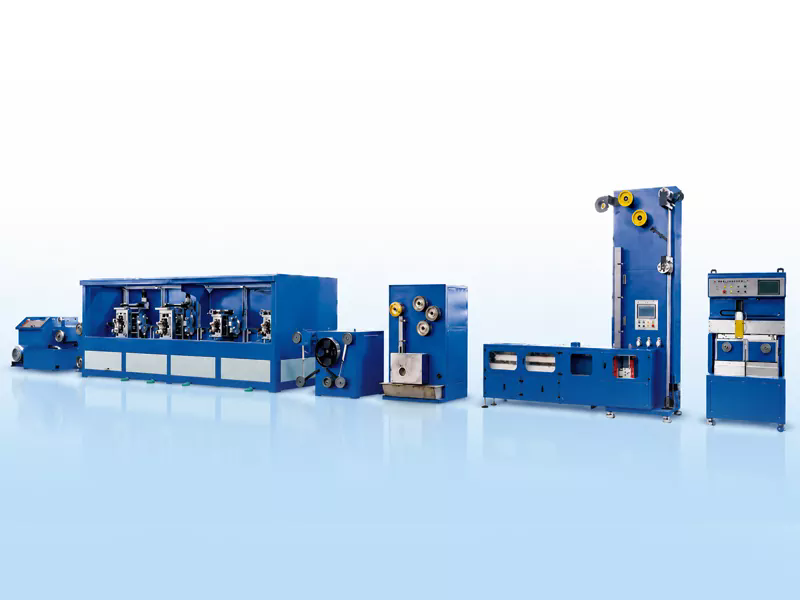

En Solar PV Ribbon Machine er en spesialisert produksjonslinje designet for å produsere høypresisjons sammenkoblingsledninger som brukes i solcellepaneler, inkludert MBB rund ledning. Det er ikke en enkel trådtrekkemaskin; det er et sofistikert system som integrerer flere kritiske prosesser i en enkelt, kontinuerlig produksjonslinje. Maskinen består typisk av fire hovedtrinn: utbetaling, tegning, gløding og belegg. Prosessen begynner med en spole av kobbertråd, som mates gjennom en serie trekkedyser, som hver reduserer diameteren til den endelige spesifikasjonen. Tegneprosessen styres av et presist strekkkontrollsystem som opprettholder en konstant trekkkraft, og sikrer at ledningen ikke strekkes eller knekkes.

Etter tegnestadiet går ledningen inn i utglødningsseksjonen. Gløding er en varmebehandlingsprosess som lindrer de indre spenningene som induseres av trekkeprosessen, gjenoppretter ledningens duktilitet og kontrollerer dens mekaniske egenskaper, som strekkstyrke og forlengelse. Utglødningsseksjonen består typisk av en flersoneovn med presis temperaturkontroll, som tillater justering av utglødningsparametrene for å oppnå de ønskede trådegenskapene. Tråden passerer deretter gjennom en kjøleseksjon før den går inn i belegningsstadiet. Belegget er et kritisk trinn, siden det påfører et jevnt lag av loddelegering på ledningen. Belegningsprosessen utføres vanligvis ved hjelp av en varm-dip-metode, hvor ledningen passerer gjennom et bad med smeltet loddemetall. Temperaturen på badet og hastigheten på ledningen er nøyaktig kontrollert for å sikre en jevn beleggtykkelse.

En av hovedtrekkene til en moderne solcelle-PV-båndmaskin er dens integrering av intelligente kontrollsystemer. Hele produksjonslinjen overvåkes og kontrolleres av en PLS (Programmable Logic Controller) som koordinerer hastighet, spenning, temperatur og beleggtykkelse. Dette sikrer at produksjonsparametrene opprettholdes innenfor de stramme toleransene som kreves for høykvalitets MBB rundtråd. Fabrikken vår ved GRM Rolling Mill har designet vår Solar PV Ribbon Machine med fokus på presisjon, pålitelighet og enkel betjening. Vi forstår at kundene våre trenger en maskin som kan produsere høykvalitetstråd konsekvent, og maskinen vår er bygget for å levere den ytelsen.

3. Hvordan forbedrer presisjonstegningskontroll tråddiameterkonsistensen?

Den mest kritiske parameteren i MBB-rundtrådproduksjon er tråddiameteren. Selv en variasjon på noen få mikron kan påvirke ledningens elektriske og mekaniske egenskaper, og føre til strømtap eller brudd. Solar PV Ribbon Machine oppnår eksepsjonell diameterkonsistens gjennom en kombinasjon av presisjonstrekkdyser og avansert spenningskontroll. Tegnedysene er laget av ekstremt harde materialer, som diamant eller wolframkarbid, og er produsert med ultrapresise dimensjoner. Når ledningen passerer gjennom hver dyse, reduseres diameteren med en bestemt mengde. Dysene er ordnet i en sekvens, hvor hver dyse reduserer diameteren litt mer. Tråden smøres også under trekkprosessen for å redusere friksjon og slitasje på formene.

Spenningskontrollsystemet er den andre nøkkelkomponenten i diameterkontroll. Hvis spenningen på ledningen er for høy, vil ledningen strekke seg og bli tynnere. Hvis spenningen er for lav, vil ikke tråden trekkes ordentlig, noe som fører til diametervariasjoner. Solar PV Ribbon Machine bruker et lukket sløyfe-strekkkontrollsystem som kontinuerlig overvåker trådspenningen og justerer hastigheten på trekkende kapstaner for å opprettholde en konstant spenning. Dette sikrer at tråden trekkes med jevn hastighet, noe som resulterer i en jevn diameter. Spenningen kontrolleres også under glødeprosessen, ettersom ledningen trekkes gjennom ovnen. Dette forhindrer at ledningen synker eller brekker på grunn av termisk ekspansjon eller sammentrekning.

En Solar PV Ribbon Machine kan typisk oppnå en diametertoleranse på +/- 2 mikron, noe som er betydelig bedre enn +/- 10 mikron som er typisk for konvensjonelle trådtrekkemaskiner. Denne forbedrede konsistensen er avgjørende for MBB-rundtråd. En ledning med konsistent diameter gir jevn motstand, og sikrer at solcellen fungerer med optimal effektivitet. Det gir også mulighet for mer pålitelig tilkobling til solcellen, da loddeforbindelsen er mer jevn. Dette resulterer i et mer pålitelig og mer effektivt solcellepanel. Fabrikken vår har utviklet et proprietært spenningskontrollsystem som er i stand til å oppnå disse stramme toleransene, og gir våre kunder den høykvalitets MBB-rundtråden som trengs for neste generasjons solceller.

4. Hvordan sikrer glødingsprosessen konsistente mekaniske egenskaper?

Mens diameteren er kritisk, er de mekaniske egenskapene til MBB-rundtråden - dens strekkstyrke, duktilitet og forlengelse - like viktige. Disse egenskapene bestemmer hvordan ledningen vil yte under håndteringen, loddingen og levetiden til solcellepanelet. Hvis ledningen er for stiv, vil den være vanskelig å håndtere og kan gå i stykker under loddeprosessen. Hvis ledningen er for myk, kan den synke eller lett bli skadet. Glødeprosessen er ansvarlig for å kontrollere disse egenskapene. Under trekking blir kobbertråden arbeidsherdet, og blir hardere og sprøere. Utglødningsprosessen varmer opp tråden til en bestemt temperatur, og avkjøler den deretter sakte, noe som rekrystalliserer metallkornene, lindrer den indre spenningen og gjenoppretter trådens duktilitet.

I en Solar PV Ribbon Machine er utglødningsseksjonen en nøyaktig kontrollert flersoneovn. Tråden går gjennom flere soner, hver ved forskjellig temperatur, for å oppnå ønsket glødeprofil. Temperaturen og hastigheten på ledningen gjennom ovnen bestemmer de endelige mekaniske egenskapene. Ovnen er vanligvis utstyrt med en beskyttende atmosfære, slik som nitrogen eller hydrogen, for å forhindre oksidasjon av ledningen under høytemperaturprosessen. Kjøleseksjonen etter ovnen er også designet for å oppnå en spesifikk kjølehastighet, som ytterligere påvirker kornstrukturen og mekaniske egenskaper.

La oss se på et spesifikt eksempel: strekkstyrken til MBB rundtråd er vanligvis mellom 25 og 35 kg/mm². Hvis ledningen er glødet til en strekkstyrke på 28 kg/mm², vil ledningen ha god duktilitet og være lett å håndtere. Hvis ledningen er underglødet, kan strekkstyrken være 40 kg/mm², noe som gjør ledningen sprø. Hvis ledningen er overglødet, kan strekkstyrken falle til 20 kg/mm², noe som gjør ledningen for myk. Solar PV Ribbon Machines presise temperaturkontroll sikrer at utglødningsprosessen er repeterbar og konsistent, slik at produsenten kan produsere tråd med de nøyaktige mekaniske egenskapene som kreves. Hos Jiangsu Goodroller Machinery Co., Ltd., har vi lang erfaring med å designe utglødningsdelen av Solar PV Ribbon Machine, for å sikre at våre kunder kan produsere MBB rundtråd med de nødvendige egenskapene.

5. Hvordan reduserer beleggets enhetlighet defekter og forbedrer celleforbindelsen?

Det siste kritiske trinnet i MBB-rundtrådproduksjon er påføringen av loddebelegget. Belegget tjener to formål: det beskytter kobbertråden mot korrosjon, og det letter tilkoblingen til solcellen. Belegget må påføres jevnt og i riktig tykkelse. Hvis belegget er for tynt, kan det hende at det ikke gir tilstrekkelig beskyttelse eller danner en god loddeforbindelse. Hvis belegget er for tykt, kan det redusere ledningsevnen til ledningen og øke produksjonskostnadene. Solar PV Ribbon Machine bruker en varm-dip-beleggingsprosess, der ledningen passerer gjennom et bad med smeltet loddemetall. Loddemetallet er vanligvis en tinn-bly eller tinn-bly-sølv-legering, selv om blyfrie legeringer også brukes. Temperaturen på badet og hastigheten på tråden er nøyaktig kontrollert for å oppnå ønsket beleggtykkelse.

Ensartetheten til belegget oppnås gjennom flere mekanismer. Tråden er forhåndsrenset og ofte flusset før den går inn i loddebadet for å sikre god fukting. Badetemperaturen kontrolleres til innenfor +/- 2°C for å opprettholde konsistent viskositet og overflatespenning. Tråden trekkes ut av badekaret i en kontrollert vinkel, noe som bidrar til å fjerne overflødig loddemetall. Den belagte ledningen passerer deretter gjennom et tørkesystem, for eksempel et sett med luftkniver eller keramiske kluter, for å fjerne overflødig loddemetall og sikre et jevnt belegg. Den endelige belagte tråden avkjøles deretter og spoles på en opprullingsspole.

Tabellen nedenfor oppsummerer de viktigste prosessparametrene for beleggsseksjonen til en solcelle-PV-båndmaskin.

Det ensartede belegget fra Solar PV Ribbon Machine er avgjørende for påliteligheten til solcellepanelet. Et konsistent belegg sørger for at loddeforbindelsen mellom ledningen og solcellen er sterk og jevn, noe som gir god elektrisk kontakt og mekanisk styrke. Dette reduserer risikoen for feil på solcellepanelet. Hos Jiangsu Goodroller Machinery Co., Ltd., har vi optimert beleggsseksjonen på vår Solar PV Ribbon Machine for å levere belegg av høyeste kvalitet, noe som sikrer at våre kunders MBB-rundtråd oppfyller de mest krevende kravene.

6. Hva er de virkelige produksjonsfordelene ved å bruke en solcelle-PV-båndmaskin?

Bruken av en Solar PV Ribbon Machine for MBB rundtrådproduksjon gir en rekke konkrete produksjonsfordeler. Disse fordelene kan måles i form av økt utbytte, forbedret produktkvalitet og reduserte produksjonskostnader. La oss undersøke de spesifikke måtene en Solar PV Ribbon Machine forbedrer produksjonsprosessen på. En av de viktigste fordelene er reduksjonen i skrotraten. Presisjonen til Solar PV Ribbon Machine, spesielt dens lukkede sløyfekontrollsystemer, minimerer diametervariasjoner, utglødningsinkonsekvenser og beleggsfeil. Dette resulterer i at en høyere andel av ledningen oppfyller spesifikasjonene, og reduserer mengden ledning som må kasseres.

En annen fordel er økningen i produksjonshastigheten. En moderne Solar PV Ribbon Machine kan operere med hastigheter på 10-30 meter per minutt, noe som er betydelig raskere enn eldre maskiner. Høyhastighetsdriften, kombinert med maskinens pålitelighet, øker den totale gjennomstrømningen av produksjonslinjen. Dette gjør at produsentene kan møte den økende etterspørselen etter MBB-rundtråd uten å måtte investere i ytterligere produksjonslinjer. Solar PV Ribbon Machine tilbyr også forbedret prosesskontroll, som gjør det mulig for produsenter å produsere tråd med konsistente egenskaper, uavhengig av variasjoner i råmaterialer eller driftsforhold. Dette reduserer behovet for hyppige prosessjusteringer og kvalitetskontroller, og forbedrer effektiviteten ytterligere.

De virkelige fordelene ved å bruke en Solar PV Ribbon Machine er illustrert i følgende tabell, som sammenligner ytelsen til en typisk konvensjonell produksjonslinje med en linje utstyrt med en Solar PV Ribbon Machine.

Disse tallene viser at Solar PV Ribbon Machine ikke bare er en inkrementell forbedring; det er en trinnvis endring i MBB rundtrådsproduksjon. Kombinasjonen av forbedret presisjon, høyere hastighet og lavere skrothastighet fører til en betydelig økning i produksjonen og en reduksjon i produksjonskostnadene. For produsenter av MBB-rundtråd er investering i en solcelle-PV-båndmaskin et strategisk grep som kan forbedre deres konkurranseevne og lønnsomhet. Fabrikken vår ved GRM Rolling Mill er forpliktet til å gi kundene våre solcellebåndmaskiner av høyeste kvalitet, og hjelpe dem med å oppnå disse reelle produksjonsfordelene.

7. Vanlige spørsmål (FAQ)

Spørsmål 1: Hvilke ledningsdiametre kan en Solar PV Ribbon Machine produsere?

Svar: En typisk Solar PV Ribbon Machine kan produsere MBB rund ledning i en rekke diametre, typisk fra 0,20 mm til 0,50 mm. Det spesifikke diameterområdet avhenger av maskinens konfigurasjon og formene som brukes. Vår fabrikk i Jiangsu Goodroller Machinery Co., Ltd. tilbyr maskiner som kan tilpasses for å produsere spesifikke diametre, og vi kan også tilby verktøy for et bredt spekter av størrelser. De vanligste diametrene for MBB rundtråd er 0,25 mm, 0,30 mm og 0,35 mm, men maskinen kan tilpasses andre størrelser etter behov.

Spørsmål 2: Hvilke typer loddebelegg kan Solar PV Ribbon Machine påføre?

Svar: Solar PV Ribbon Machine kan påføre en rekke loddebelegg, inkludert standard tinn-bly (SnPb) legeringer, blyfrie legeringer (som SnAgCu, SnBi og SnAg) og tilpassede legeringer. Beleggstypen bestemmes av sammensetningen av loddebadet. Maskinen er designet for å fungere med forskjellige loddelegeringer ved å justere badtemperaturen og trådhastigheten. Vår fabrikk kan gi veiledning om den beste beleggslegeringen for din spesifikke applikasjon og kan levere nødvendig utstyr.

Spørsmål 3: Hvordan håndterer Solar PV Ribbon Machine forskjellige ledningsmaterialer?

Svar: Solar PV Ribbon Machine er primært designet for kobbertråd, som er standardmaterialet for fotovoltaiske sammenkoblingsledninger. Maskinen kan imidlertid også håndtere andre materialer, som forsølvet kobber eller aluminium, med passende justeringer av prosessparametrene. Tegnings- og glødeprosessene må kanskje modifiseres for ulike materialer, og belegningsprosessen må tilpasses den spesifikke loddelegeringen. Vår fabrikk kan tilpasse maskinen for å håndtere dine spesifikke trådmateriale og beleggkrav.

Spørsmål 4: Hva er vedlikeholdskravet for en Solar PV Ribbon Machine?

Svar: Solar PV Ribbon Machine er designet for pålitelig drift med minimalt vedlikehold. Rutinemessig vedlikehold inkluderer rengjøring av trekkdysene, kontroll av spenningskontrollsystemet og overvåking av tilstanden til remmene og lagrene. Glødeovnen krever også periodisk inspeksjon og kalibrering av temperatursensorene. Loddebadet krever regelmessig rengjøring og etterfylling av loddelegeringen. Fabrikken vår tilbyr en omfattende vedlikeholdsmanual og tilbyr teknisk støtte for å hjelpe kundene med å holde maskinene sine i drift med topp ytelse.

Spørsmål 5: Hva er den typiske levetiden til en Solar PV Ribbon Machine?

Svar: En høykvalitets Solar PV Ribbon Machine kan ha en levetid på 10-15 år eller mer, avhengig av vedlikeholdsnivået og driftsforholdene. Nøkkelkomponentene som kan kreve utskifting over tid inkluderer trekkdysene, varmeelementene for glødeovnen og loddebadkomponentene. Vår fabrikk i Jiangsu Goodroller Machinery Co., Ltd. tilbyr et komplett utvalg av reservedeler og teknisk støtte for å sikre at maskinene våre fortsetter å fungere pålitelig gjennom hele levetiden.

8. Konklusjon

Solar PV Ribbon Machine er et viktig verktøy for produksjon av høykvalitets MBB rundtråd. Dens presisjonstegning, kontrollerte gløding og ensartede beleggsevner gjør det mulig for produsenter å produsere tråd med eksepsjonell konsistens, noe som fører til redusert skrap, økt produksjonshastighet og et bedre sluttprodukt. Ved å investere i en Solar PV Ribbon Machine, kan produsenter møte den økende etterspørselen etter høyeffektive solcellepaneler samtidig som de reduserer produksjonskostnadene og forbedrer deres miljøfotavtrykk. Fordelene med Solar PV Ribbon Machine strekker seg utover produksjonslinjen; de bidrar til utviklingen av mer effektive og pålitelige solcellepaneler, og akselererer overgangen til en bærekraftig energifremtid.

Hos Jiangsu Goodroller Machinery Co., Ltd., er vi forpliktet til å fremme teknologien for produksjon av solcelleforbindelser. Våre Solar PV Ribbon-maskiner er designet med presisjon, pålitelighet og enkel betjening i tankene, og sikrer at våre kunder kan produsere MBB-rundtråd av høyeste kvalitet. Vi inviterer deg til å kontakte oss for å lære mer om maskinene våre og hvordan de kan være til nytte for din produksjon.

Kontakt Jiangsu Goodroller Machinery Co., Ltd. i dagfor å oppdage hvordan vår Solar PV Ribbon Machine kan transformere MBB rundtrådsproduksjonen din.
