Hva er PV-bånd, og hvordan produseres det?

PV-bånder en avgjørende leder for strømoverføring i krystallinske silisium fotovoltaiske moduler. Den er vanligvis laget av et kobberbasemateriale med høy ledningsevne som gjennomgår valse-, utglødnings- og fortinningsprosesser. Avhengig av applikasjonen er PV-bånd primært kategorisert i sammenkoblingsbånd og samleskinnebånd.

Sammenkoblingsbånd forbinder tilstøtende solceller, og leder strømmen generert av cellene til cellestrengen. Samleskinnebånd, som vanligvis er større i størrelse, samler strøm fra cellestrengene og leder den til modulens utgangsterminaler eller koblingsboks. Følgelig påvirker båndets dimensjonsnøyaktighet, retthet, beleggens ensartethet og mekaniske egenskaper direkte stabiliteten til loddeprosessen og modulens langsiktige pålitelighet.

Hvorfor må kobbertråd rulles inn i flatt bånd?

Tradisjonell rund kobbertråd kan ikke brukes direkte i PV-moduler; det krever plastisk deformasjon for å endre tverrsnittsformen, og transformerer materialet fra en rund profil til en flat stripe med et presist forhold mellom bredde og tykkelse.

I båndproduksjon er kjernefunksjonen til rulleprosessen ikke bare å "flate kobbertråden", men å oppnå stabil bredde, tykkelse, kantkvalitet og flathet gjennom kontrollert deformasjon. Svingninger i bredden kan påvirke loddejusteringen, ujevn tykkelse påvirker konsistensen av elektrisk motstand, og dårlig retthet kan føre til viklingsuregelmessigheter og ustabil fortinning i påfølgende trinn.

Derfor krever PV-båndrullingsprosessen samtidig kontroll over materialdeformasjon, spenningskoordinering, dimensjonal inspeksjon og overflatekvalitet.

Produksjonsprosess for PV-bånd

En typiskPV bånd produksjonslinjebruker TU1 oksygenfri kobbertråd som råstoff. Gjennom prosesser som flertrinns trådtrekking, presisjonsvalsing, kontinuerlig gløding, flussbehandling, varmdippbelegg og automatisk vikling, oppnår den kontinuerlig produksjon av flate, tinnbelagte ledende bånd fra rund kobbertråd.

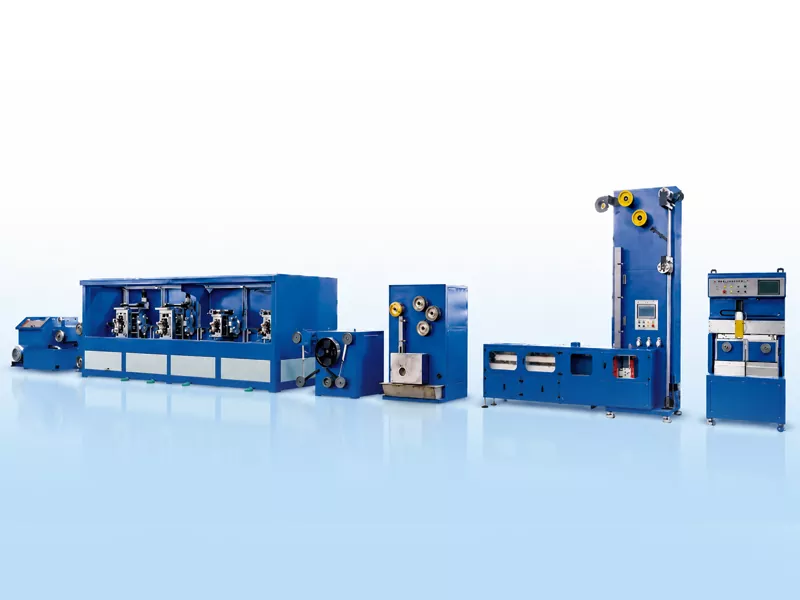

Fra kobbertråd til produksjonsprosess for PV-bånd

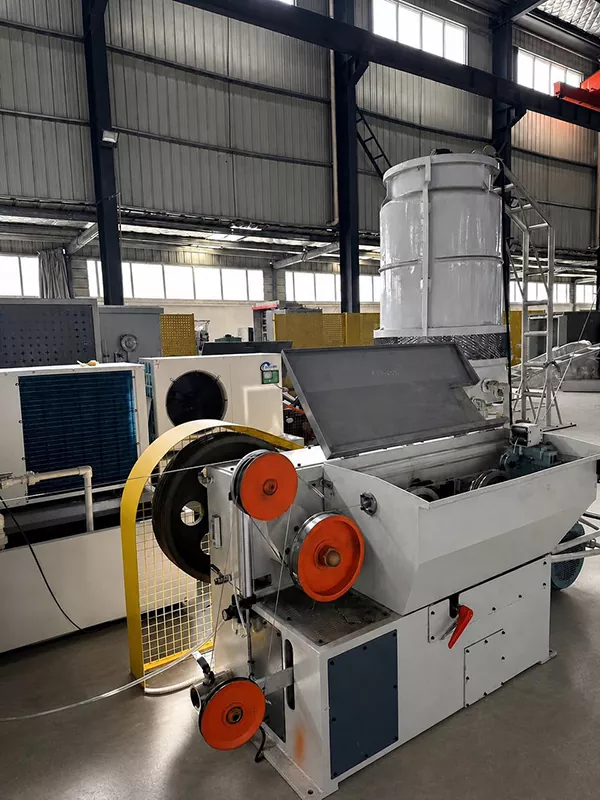

Tegnemaskin

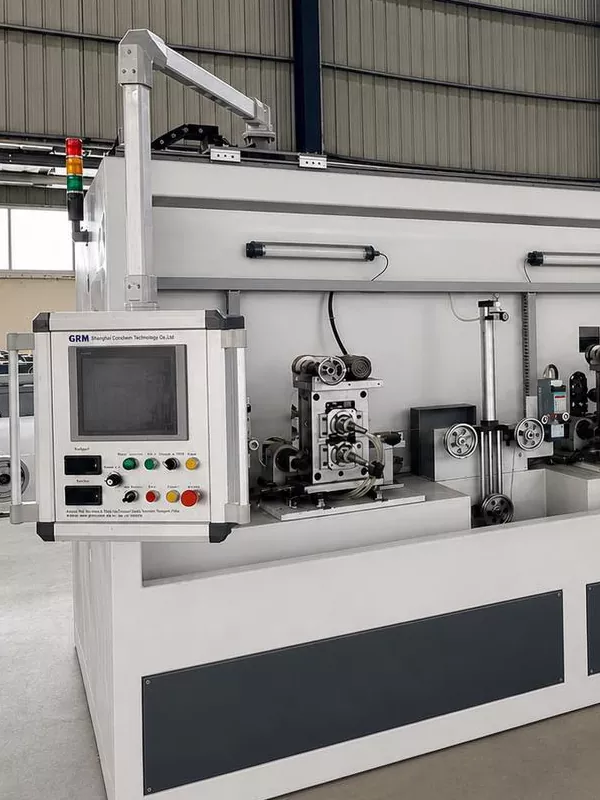

4 rullestativ

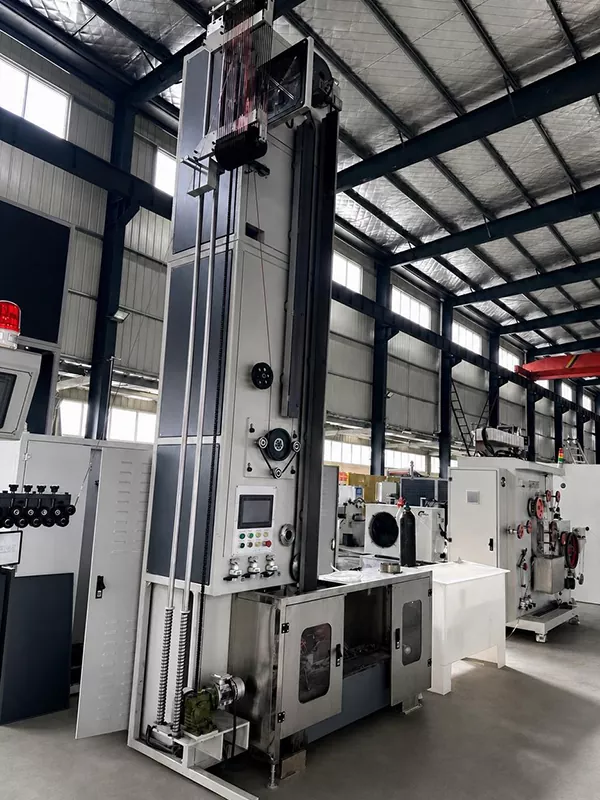

Gløding

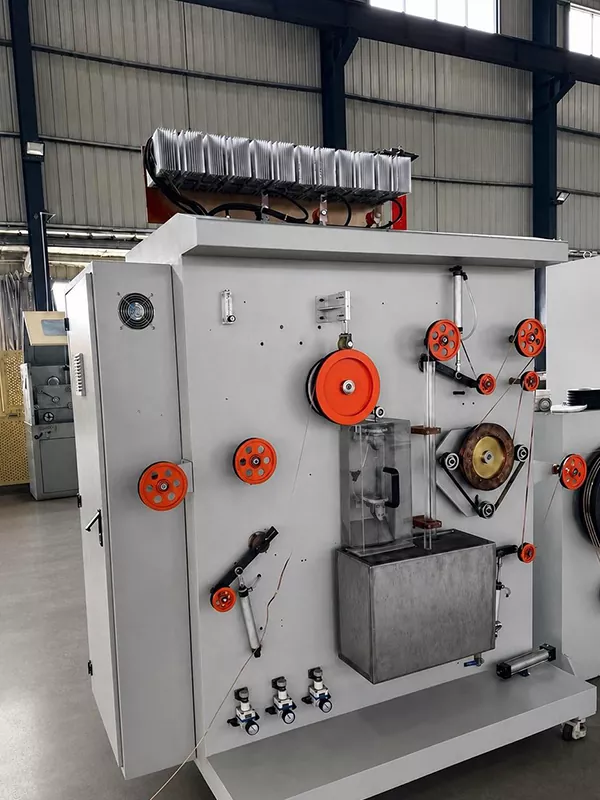

Tinnbelegg

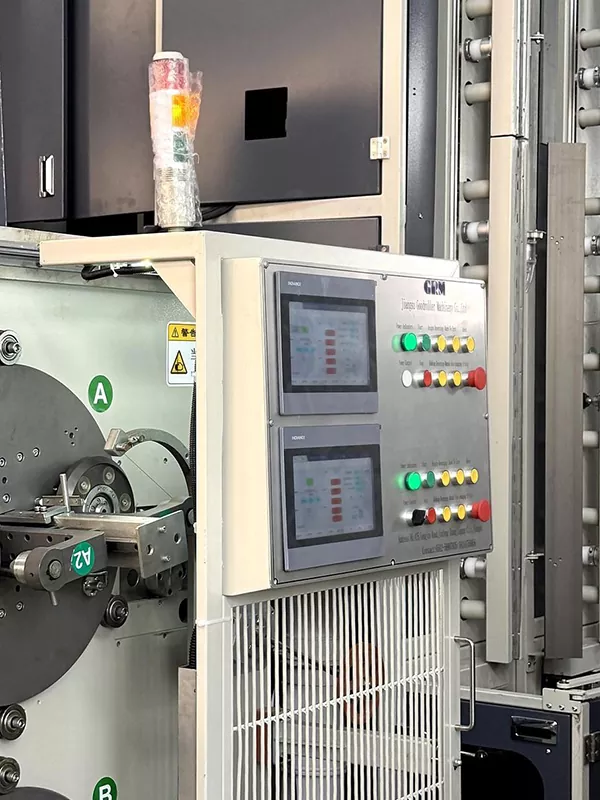

Automatisk Coil Change

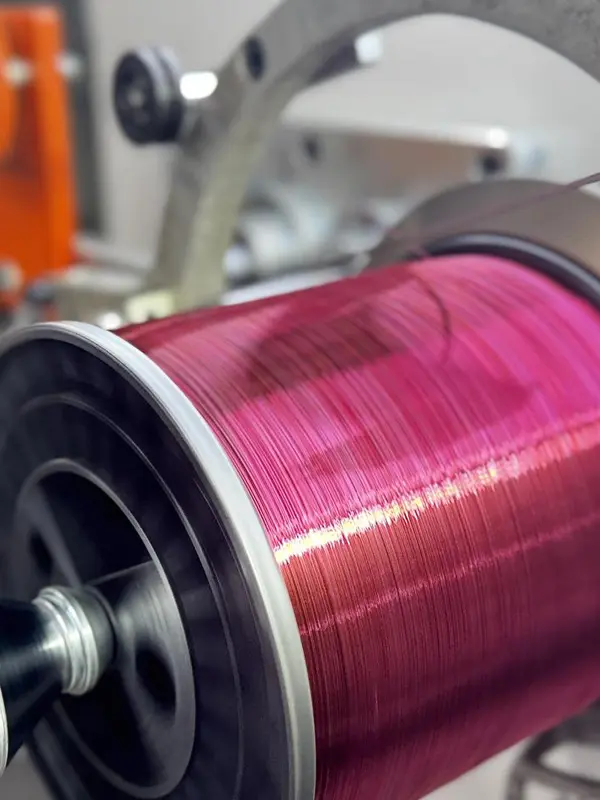

Presisjonsopptak

Rund kobbertråd → Trådtegning → Presisjonsrulling → Gløding → Flussbehandling → Varmtinnbelegg → Automatisk vikling

Viktige produksjonsutfordringer

1. Bredde- og tykkelseskontroll

Bredden og tykkelsen på båndet bestemmer loddekontaktområdet, elektrisk motstandskonsistens og stabiliteten til moduloppsettet. For brede, tynne samleskinneprodukter forsterkes selv små svingninger under rulling i de påfølgende fortinnings- og viklingstrinnene.

2. Strip flathet og retthet

Strips flathet og retthet påvirker banen under fortinning, strekkstabilitet og viklingsryddighet. Dårlig retthet får stripen til å vandre, noe som fører til ujevn vikling eller nedetid for justeringer i etterfølgende prosesser.

3. Gløding og mekaniske egenskaper

Valsede kobberstrimler krever gløding for å justere deres mekaniske egenskaper. Utilstrekkelig gløding resulterer i overdreven hardhet, noe som hindrer påfølgende lodding og spenningsavlastning i modulen; omvendt kan overgløding kompromittere produksjonsstabilitet og dimensjonskonsistens.

4. Enhet i tinnbelegg

Varmtinnbelegg krever fullstendig dekning av båndets overflate og kanter. Et belegg som er for tynt svekker loddeevnen, mens et for tykt belegg øker materialforbruket og kan påvirke dimensjonskonsistensen.

5. Viklingskonsistens

Automatisk vikling påvirker ikke bare produktets utseende, men også dets påfølgende pakking, transport og bruk. Faktorer som spenningskontroll, servodrevne traversmekanismer og spoleskiftende metoder bestemmer viklingstetthet og kantjustering.

Hvorfor online måling er viktig

Ved kontinuerlig produksjon kan ikke manuelle stikkprøver gi rettidig tilbakemelding på bredde- og tykkelsesvariasjoner som oppstår under valseprosessen. Online lasermåling overvåker dimensjonsavvik i sanntid og mater data til operatørgrensesnittet, noe som gjør det mulig for operatører å justere prosessparametere umiddelbart.

For produsenter av PV-bånd ligger verdien av online inspeksjon ikke bare i å oppdage produkter som ikke er i samsvar, men også i å minimere batch-til-batch-variasjon og forbedre konsistensen gjennom kontinuerlig produksjon.

Typisk produktutvalg

Vanlige ferdigmål for PV samleskinner varierer fra 3 til 8 mm i bredden og 0,2 til 0,4 mm i tykkelsen. Spesifikke krav til dimensjoner, toleranser, tinnbeleggtykkelse og mekaniske egenskaper bestemmes av moduldesign, loddeprosesser og kundeproduktstandarder.

Konklusjon

Produksjon av PV-bånd er ikke en prosess som involverer ett enkelt utstyr; snarere er det en kontinuerlig, integrert prosess som omfatter trådtrekking, valsing, gløding, fortinning, inspeksjon og vikling. For produksjon av høyeffektive solcellemoduler er stabile bånddimensjoner, god retthet, et jevnt tinnbelegg og kontrollerbare mekaniske egenskaper grunnleggende for å sikre modulloddekvalitet og langsiktig pålitelighet.
